Монтаж кристаллов (Die Bonding) является одним из ключевых этапов производства микроэлектронных устройств, интегральных схем, силовых полупроводниковых приборов, светодиодов, датчиков и гибридных микросборок. Технология предусматривает высокоточное размещение полупроводникового кристалла на подложке, корпусе микросхемы или специальном основании с последующей фиксацией и подготовкой к операциям проволочной микросварки и корпусирования.

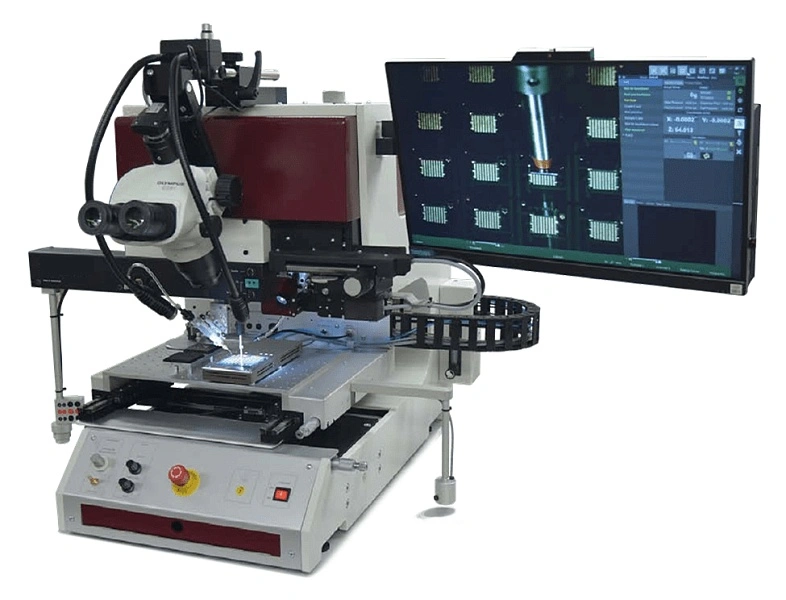

В данной категории представлено оборудование для монтажа кристаллов, предназначенное для научно-исследовательских лабораторий, образовательных учреждений, опытного производства и предприятий микроэлектронной промышленности. Установки обеспечивают высокую точность позиционирования, надежную фиксацию кристаллов и возможность работы с различными типами полупроводниковых компонентов.
Оборудование для монтажа кристаллов применяется при производстве интегральных схем, СВЧ-модулей, силовой электроники, оптоэлектронных устройств, фотонных компонентов, MEMS-систем, датчиков и специализированной электронной аппаратуры. Современные установки поддерживают ручной, полуавтоматический и автоматический режимы работы, обеспечивая высокую производительность и повторяемость технологического процесса.
Технологические комплексы позволяют выполнять монтаж кристаллов на клеевые материалы, эвтектические сплавы и другие виды соединений, обеспечивая надежный тепловой и электрический контакт. Использование современного оборудования способствует повышению качества сборки, снижению процента брака и увеличению надежности готовых изделий.
