Полоса пропускания аналогового канала:
-50 Ом,-3 дБ
-1 МОм,-3 дБ |
1000 МГц
500 МГц |
| Расчётное время нарастания (от 10% до 90%, типовое) на 50 Ом |
≤350 пс (при одноканальном и 4-х канальном использовании)
≤440 пс (при 8-ми канальном использовании) |

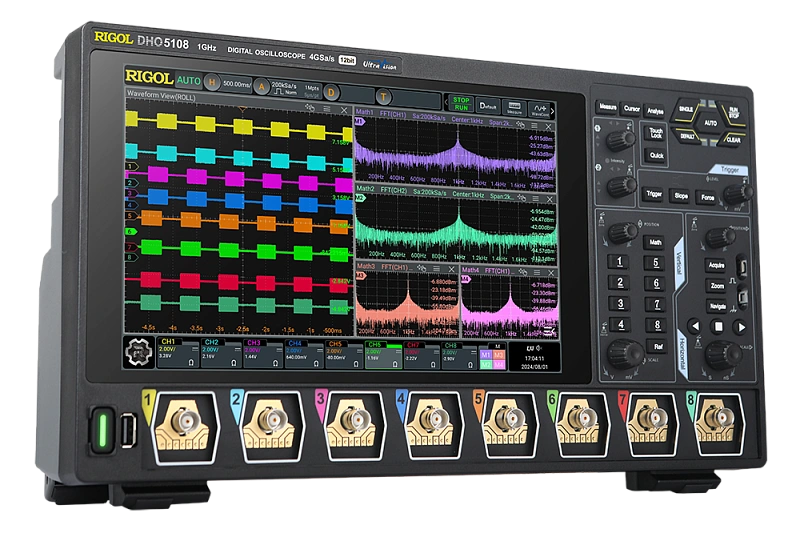

| Количество входных каналов |

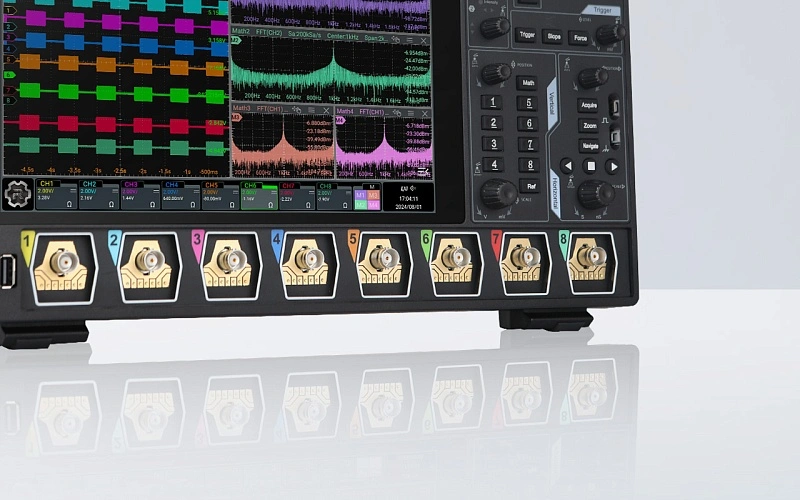

8 аналоговых входа + 1 внешний вход запуска |
| Максимальная глубина памяти |
500 млн. точек (1 канал, 4 канала)
250 млн. точек (8 каналов) |
| Режим выборки |
Выборка в реальном времени |
| Максимальная частота дискретизации |
4 Гвыб/с (1 канал, 4 канала)
2 Гвыб/с (при всех включенных каналах) |
| Максимальная скорость захвата сигнала |
200 000 осц./сек (векторный режим)
1 000 000 осц./сек (режим UltraAcquire) |

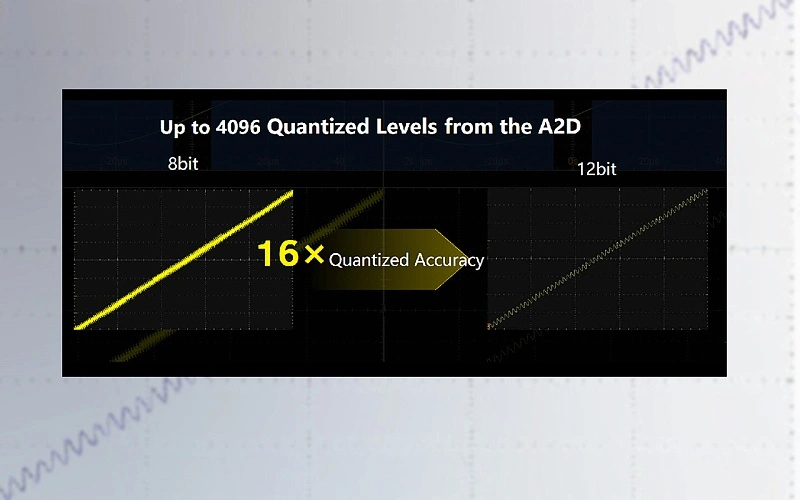

| Вертикальное разрешение (АЦП) |
12 бит |
| Режим высокого разрешения |
16 бит |
| Аппаратная запись и воспроизведение сигналов в реальном времени |
Макс. 500 000 кадров |

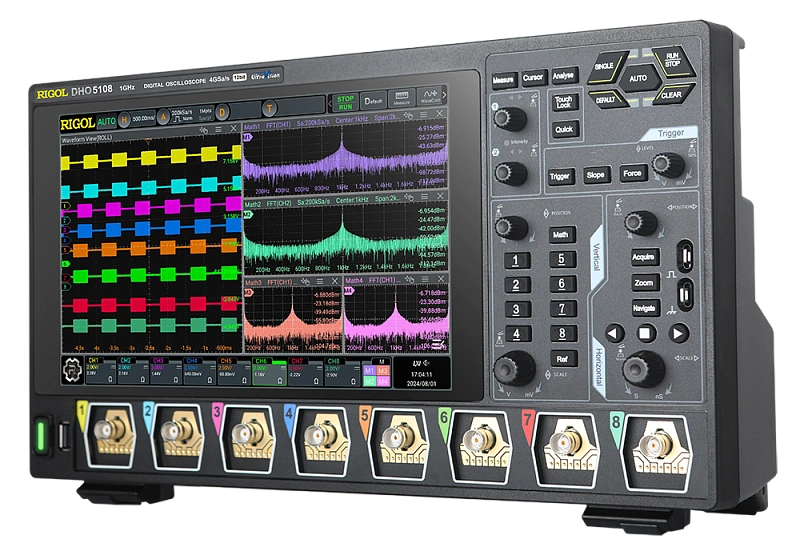

| Тип и размер встроенного дисплея |
10,1 дюймовый емкостный дисплей с функцией мультитач |
| Разрешение дисплея |
1280 х 800 пикселей |
| Система вертикального отклонения |
| Входная связь |
По постоянному току, переменному току или заземление |
| Входной импеданс |
1 МОм ± 1%, 50 Ом ± 1% |
| Входная емкость |
19 пФ ± 3 пФ |
| Настройка затухания пробника |
0,001X, 0.002X, 0,005X, 0,01X, 0,02X, 0,05X,
0,1X, 0,2X, 0,5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, 1000X, 2000X, 5000X, 10000X, 15000X, 20000X, 50000X |
| Автоматическое идентификация пробников |
RIGOL |
| Максимальное входное напряжение, с пробником: |
|
| 1 МОм |
CAT I 300 В СКЗ, 400 В ПИК (DC+AC СКЗ) |
| 50 Ом |
5 В СКЗ |
| Стандартное разрешение |
12 бит |
| Режим высокого разрешения |
16 бит |
| Эффективное разрешение (ENOB) |
> 8 бит |
| Чувствительность по вертикали: |
|
| 1 МОм |
от 100 мкВ/дел до 10 В/дел |
| 50 Ом |
от 100 мкВ/дел до 1 В/дел |
| Диапазон смещения по постоянному току: |
|
| 1 МОм |
± 1 В (≥1 мВ/дел, ≤65 мВ/дел)
± 10 В (>65 мВ/дел, ≤270 мВ/дел)
± 20 В (>270 мВ/дел, ≤2,75 В/дел)
± 100 В (>2,75 В/дел, ≤10 В/дел) |
| 50 Ом |
±1 В (≥1 мВ/дел, ≤135 мВ/дел)
±4 В (>135 мВ/дел) |
| Динамический диапазон |
±4 делений (12 бит) |
| Ограничение полосы пропускания, тип. |
20 МГц, 250 МГц, полная полоса, для каждого канала в отдельности |
| Точность усиления постоянного тока |
1% (< 5 мВ)
2% (≥ 5 мВ) |
| Точность смещения постоянного тока |
≤200 мВ/дел (±0,1 дел.±2 мВ±1,5% смещение)
>200 мВ/дел (±0,1 дел.±2 мВ±1,0% смещение) |
| Изоляция между каналами |
≥100:1 (от постоянного тока до 500 МГц),
≥30:1 (> 500 МГц) |
| Максимальное статическое напряжение на входном разъёме |
±8 кВ |
| Горизонтальная развертка |
| Диапазон временной развертки |
от 500 пс/дел до 500 с/дел
точная настройка |
| Разрешение по времени |
100 пс |
| Точность временной развёртки |
±1,5 ppm ± 1 ppm/год |
Диапазон задержки временной развертки
перед запуском
после запуска |
-5 дел
макс. 1 с или 100 дел |
| Точность измерения приращения временной развертки |
± (точность временной развертки × показание) ± (0,001 × ширина экрана) ± 20 пс |
| Коррекция межканального смещения |
±100 нс, точность ±1 пс |
| Задержка между каналами |
≤500 пс |
| Горизонтальная развёртка |
YT – по умолчанию
XY – 1/2/3/4/5/6/7/8 каналы
SCAN — временная развертка ≥ 200 мс/дел
ROLL — временная развертка ≥ 50 мс/дел или ≥ 100 мс/дел (опция) путем регулировки горизонтальной развертки |
| Система сбора данных |
| Обнаружение гличтей, пиковых выбросов |
до 500 пс |
| Режим среднего значения, опционально |
2, 4, 8, 16…65536 |
| Режим высокого разрешения |
14 бит, 16 бит |
| Скорость захвата и записи сигналов |
до 1 000 000 осц/с |
| Скорость захвата сигналов в векторном режиме |
осц/с |
| Система запуска |
| Источник сигнала запуска |
Аналоговые каналы (1 – 8), внешний вход, питающая сеть переменного тока |
| Режим запуска |
Автоматический, нормальный, одиночный |
| Тип связи |
AC, DC, для внутреннего запуска: ФВЧ (75 кГц), ФНЧ (75 кГц) |
| Шумоподавление |
Добавляет гистерезис в цепь триггера (только внутренний триггер), опционально вкл. или выкл |
| Диапазон удержания |
От 8 нс до 10 с |
| Полоса пропускания системы запуска: |
|
| внутренний источник запуска |
Полоса пропускания аналоговых входов |
| внешний вход запуска |
200 МГц |
| Чувствительность системы запуска: |
|
| внутренний источник запуска |
0,5 деления; ≥50 мВ/дел
0,7 деления, при включённом шумоподавлении |
| внешний вход запуска |
200 мВ (пик-пик) (DC – 100 МГц);
500 мВ (пик-пик) (100 МГц – 200 МГц) |
| Импеданс внешнего входа запуска |
1 МОм ±1%, BNC разъем |
| Джиттер триггера |
≤ 1 нс СКЗ |
| Диапазон установки порога срабатывания запуска: |
|
| внутренний источник запуска |
± 5 делений от центра экрана |
| внешний вход запуска |
± 5 В |
| питающая сеть переменного тока |
Фиксированное значение 40% — 60 % |
| Типы запуска |
Запуск по фронту, по импульсу, по наклону, по видео, по шаблону, по длительности, по тайм-ауту, по превышению амплитуды, по задержке, по N-му фронту, по I2C, по SPI, по RS232/UART, по CAN, опционально по: CAN-FD, LIN, FlexRay, I2S, MIL-STD-1553 |
| Поиск и навигация |
| Тип |
Фронт, ширина импульса |
| Источник |
Аналоговый канал |
| Отображение результатов |
Событие просматриваются или экспортируется во внешнюю/внутреннюю память. |
| Навигация |
По времени: просмотр полученных сигналов в хронологическом порядке.
По событиям: используются элементы управления навигацией для автоматической прокрутки результатов поиска.
По сегментам кадра: просмотр сегментов кадра, собранных в режиме покадровой съемки. |
| Измерение формы сигнала |
| Курсор |
Количество курсоров: 2 пары курсоров по осям X и Y.
Ручной режим:
-Отклонение напряжения между курсорами (ΔY).
-Отклонение по времени между курсорами (ΔX).
-Обратная величина ΔX (Гц) (1/ΔX).
Режим отслеживания:
-Фиксация оси Y для отслеживания значений напряжения и времени точки формы сигнала по оси X.
-Фиксация оси X для отслеживания значений напряжения и времени точки формы сигнала по оси Y.
Автоматизированное измерение:
-Позволяет отображать курсор во время автоматического измерения.
Режим XY:
-Измеряет параметры напряжения соответствующих сигналов канала в режиме временной базы XY.
X = Канал 1, Y = Канал 2 |
| Автоматическое измерение |
Количество измерений:
-41 (в том числе до 14 измерений могут отображаться одновременно на экране).
-Источник измерения:
CH1 — CH8, Math1 — Math 4
-Диапазон измерений
Основной вид, увеличение.
Измерения:
-Отображает 33 элемента измерения (вертикальные и горизонтальные) для текущего канала измерения; результаты измерений обновляются непрерывно.
Вертикальные измерения:
-Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid,Vlower, Vavg, VRMS, Per. VRMS, превышение, предварительная загрузка, область,
периодическая область и среднеквадратичное значение переменного тока.
Горизонтальные измерения:
-период, частота, время нарастания, время спада, +ширина, -ширина, режим работы, -режим работы, количество положительных импульсов, количество отрицательных импульсов, количество
нарастающих фронтов, количество падающих фронтов, Tvmax, Tvmin,+Скорость нарастания и -Скорость нарастания.
Другие:
-задержка (А↑-В↑), задержка (А↑-В↓), задержка (А↓-В↑), задержка(А↓-В↓), фаза (A↑-B↑), фаза(A↑-B↓), фаза (A↓-B↑), и фаза(A↓-B↓)
Статистика:
-элементы: текущее, среднее, максимальное, минимальное, стандартное отклонение, подсчёт.
-Устанавливаемое статистическое время |
| Математическая обработка сигналов |
| Количество математических функций |
Отображает 4 математические функции одновременно |
| Арифметика |
A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Lg,Ln, Exp, Sqrt, Abs, AX+B, LowPass, HighPass, BandPass,BandStop |
| Цветовая гамма |
Поддержка БПФ. |
| БПФ |
-Размер записи: до 1 Mточек
-Тип окна: Прямоугольная, Блэкмана-Харриса, Хэннинга (по умолчанию), Хемминга, плоская вершина и треугольник.
-Поиск по пиковым значениям: Максимум до 15 пиков, подтвержденных устанавливаемым порогом и порогом смещения, установленным пользователем. |
| Анализ осциллограмм |
| Запись сигналов |
Сохранение тестируемого сигнала в сегментах в соответствии с событиями триггера, т.е. сохранять все данные выборки сигнала в виде сегмента в ОЗУ для каждого события запуска. Максимальное количество сегментов: до 500 000.
Источник сигнала: Все аналоговые каналы.
Анализ: Поддержка воспроизведения кадр за кадром или непрерывного воспроизведения;
способен вычислять, измерять и декодировать
воспроизводимые сигналы. |
| Тест «Годен/Не годен» |
Сравнение тестируемого сигнала с маской, определенной пользователем, чтобы предоставить результаты тестирования: количество успешных тестов, неудачных тестов и общее количество тестов. Событие «Годен/Не годен» может включать немедленную остановку захвата, звуковой сигнал и снимок экрана.
Источник сигнала: Все аналоговые каналы. |
| Цветовая гамма |
Обеспечение трехмерного представления для сигналов цветовой градации, цветовая градация более 16, отображение 256-уровневой цветовой шкалы |
| Последовательное декодирование |
| Количество декодеров |
4, поддержка одновременно четырех типа протоколов |
| Тип декодируемых каналов |
Стандарт: Parallel, RS232/UART, I²C, SPI,
Опционально: CAN, CAN-FD, LIN, FlexRay, I2S, MIL-STD-1553. |
| Автоматическое масштабирование |
| Автоматическое масштабирование |
минимального напряжения более 10 мВ ПИК-ПИК, рабочий цикл более 1% и частоты более 35 Гц. |
| Цифровой вольтметр |
| Источник сигнала |
Любой аналоговый канал |
| Цифровой вольтметр |
4 разряда, измерение напряжения постоянного и переменного тока |
| Функции вольтметра |
Измерение напряжения постоянного тока;
измерение напряжения переменного тока + среднеквадратичное значение напряжения постоянного тока;
измерение среднеквадратичного значения напряжения переменного тока |
| Высокоточный частотомер |
| Источник сигнала |
любой аналоговый канал, EXT |
| Высокоточный частотомер |
от 3 до 6 разрядов (устанавливаемое пользователем) |
| Функции частотомера |
измерение частоты, периода, сумматор |
| Частотный диапазон частотомера |
от 0 до 500 МГц |
| Сумматор |
до 48 разрядов |
| Набор команд |
| Поддержка формата команд |
SCPI |
| Формирование |
сообщений об ошибках, отчетов о состоянии, синхронизация |
| Общие характеристики |
| Тип и размер встроенного дисплея |
10,1-дюймовый сенсорный дисплей с управлением «Multi-Touch» |
| Разрешение встроенного дисплея |
1280 х 800 пикселей, формат 16:9 |
| Масштабная сетка |
8 делений по вертикали х 10 делений по горизонтали |
| Послесвечение |
Выключено;
Бесконечное послесвечение;
Настраиваемое послесвечение (от 100 мс до 10 с) |
| Яркость |
256 уровней интенсивности (LCD, HDMI). |
| Процессор |
Cortex-A72, 1,8 ГГц, Cortex-A53 1,4 ГГц шесть ядер |
| Объем памяти |
4 ГБ RAM |
| Операционная система |
Android |
| Внутренняя энергонезависимая память |
8 ГБ |

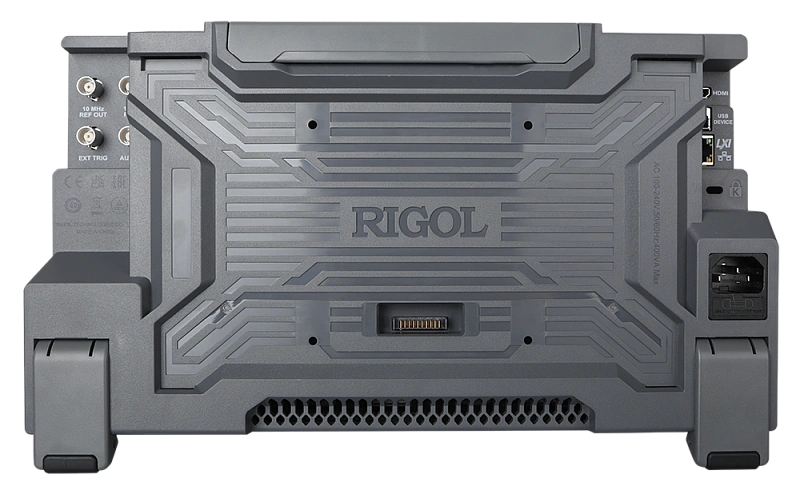

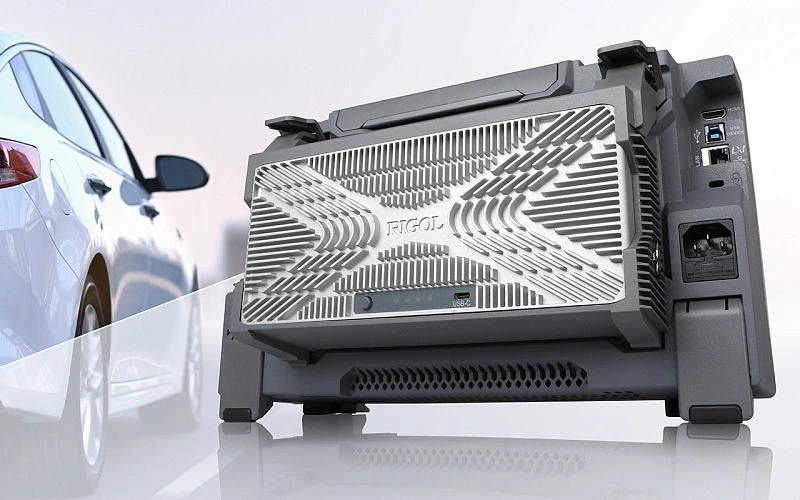

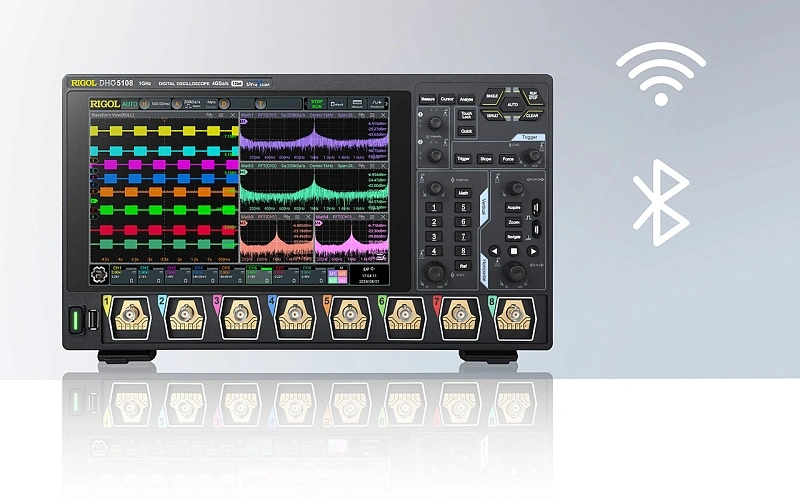

| Интерфейсы связи |
USB 3.0 host, device, LAN 10/100/1000 Base-T LXI-C, Web Control |
| Выход триггера AUX |
BNC на задней панели |
| Видеовыход |
HDMI 1.4 |
| Вход/выход частоты опорного генератора |
10 МГц ± 10 ppm |
| Выход меандра (калибровка пробников) |
1 кГц, амплитуда 0–3 В, прямоугольный сигнал |
| Напряжение и сила тока сети питания |
100 В – 240 В, 50 – 60 Гц |
| Максимальная потребляемая мощность |
350 ВА |
| Диапазон рабочих температур |
От 0℃ до +55℃ |
| Диапазон температур хранения |
От -30℃ до +60℃ |
| Относительная влажность |
Не более 90% |

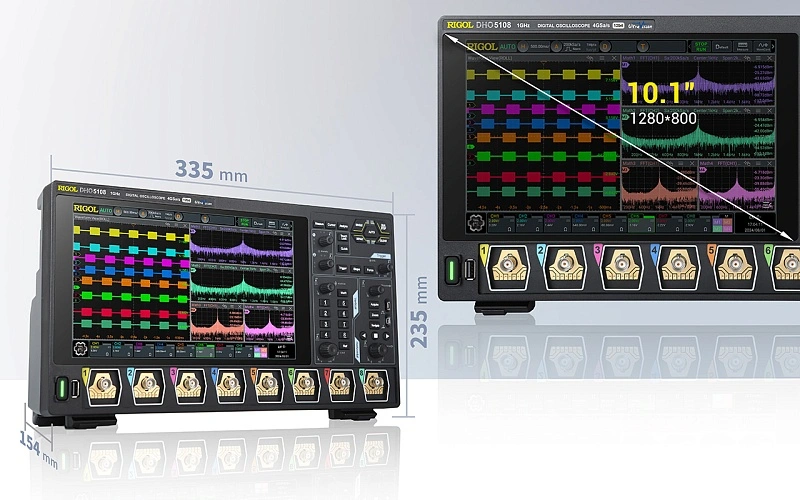

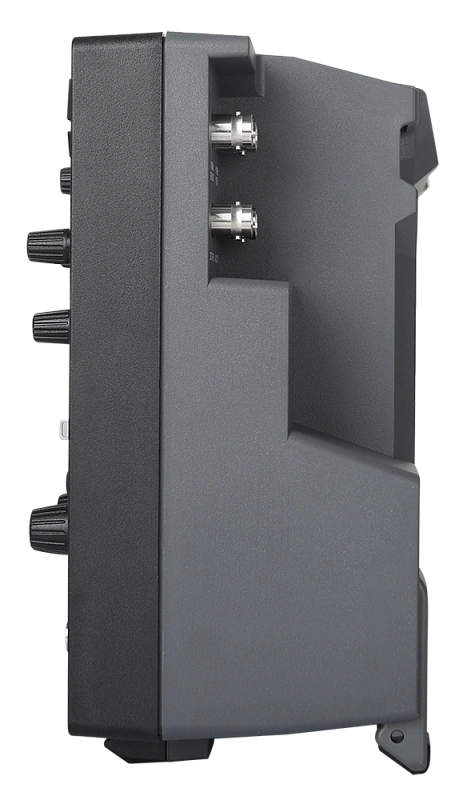

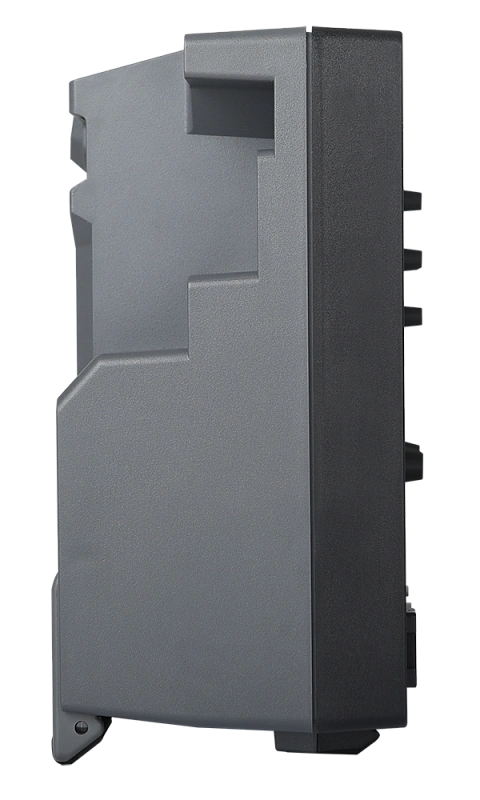

| Габаритные размеры (ШхВхГ) |
335 х 235 х 154 мм |
| Высота для монтажа в измерительную стойку |
5 U |
| Вес нетто |
5,3 кг |
| Энергонезависимая память |
Хранение файлов в форматах: настройки (*.stp),
изображения (*.png, *.bmp, *.jpg), форм сигнала CSV (*.csv), (*.bin), данных эталонного сигнала (*.ref, *.csv, *.bin)
Внутренняя емкость: 8 ГБ
Опорные сигналы: 10 видов |
