Измерительный приемник MWR-135UW

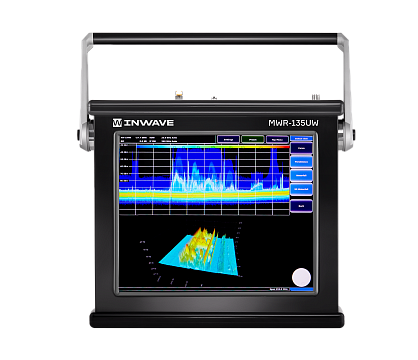

Готовый «локатор сигналов» для лаборатории, производства и радиомониторинга: MWR-135UW — измерительный приёмник Inwave с диапазоном до 13,5 ГГц, анализом спектра в реальном времени 260 МГц и встроенным 17″ сенсорным дисплеем. UW-исполнение идёт «из коробки»: смонтировал, включил и работаешь — без внешнего ПК.

Ключевые преимущества (что получите на практике)

• Видит всё — от узких несущих до широкополосных всплесков. Полоса RTSA 260 МГц фиксирует редкие и кратковременные события без «слепых зон». RBW — от 0,1 Гц для отделения слабых сигналов рядом с мощными.
• Высокая точность и чистота. Избирательность ≈ 90 дБ, типовая чувствительность до –166 дБм/Гц — уверенный приём слабых сигналов.
• Быстрый обзор спектра. До 47 ГГц/с (с опцией ускоренной перестройки) — быстрое сканирование больших диапазонов.
• Низкие фазовые шумы. Тип. –139 дБн/Гц на отстройке 10 кГц (1 ГГц) — корректные измерения EVM/ACLR и фазовых шумов источников.
• Потоковые данные и запись IQ. Встроенная DDR-память 2 ГБ (67 108 864 отсч.) и вывод через 10 Гбит/с SFP+ — захват «сырых» I/Q для вашего ПО/ML-аналитики.
• UW-компоновка для рабочих мест. Встроенный контроллер MWR-PC-UW и сенсорный 17″ дисплей упрощают работу в цехе и в полевых условиях.

Что умеет MWR-135UW:

• Режимы: анализ спектра в реальном времени, классический спектроанализ, векторный анализ (VSA/UVSA), измерение фазовых шумов, временная область, демодуляция, запись выборок.
• Частотный охват: 8 кГц…13,5 ГГц (опция MWR-DC расширяет вниз до 10 Гц). Шаг перестройки — 1 мГц.
• Опции под задачу: ЖИГ-преселектор (MWR-YIG), 2-й РЧ-вход (MWR-SW), OCXO/рубидиевый опорник, набор EMI-фильтров (200 Гц, 9 кГц, 10 кГц, 100 кГц, 120 кГц), RTSA, VSA/UVSA, PN, SFP/SFP+.

Для каких задач:

• Радиомониторинг и поисковая диагностика РЧ-помех. Мгновенная визуализация «водопадом», вероятностный спектр, маркеры и триггеры.
• EMC/EMI-предтесты и производственный контроль — от аудита излучений до контроля параметров передатчиков и модуляций.
• R&D/SAT/5G/ISM/IoT. Низкие фазовые шумы и RTSA упрощают отладку синтезаторов, PLL, широкополосных сигналов и протоколов связи.

Аппаратные сильные стороны:

• Встроенный аттенюатор 0…31,5 дБ, корректная шкала уровня до 200 дБ, абс. погрешность < 0,2 дБ (на 64 МГц, тип.).

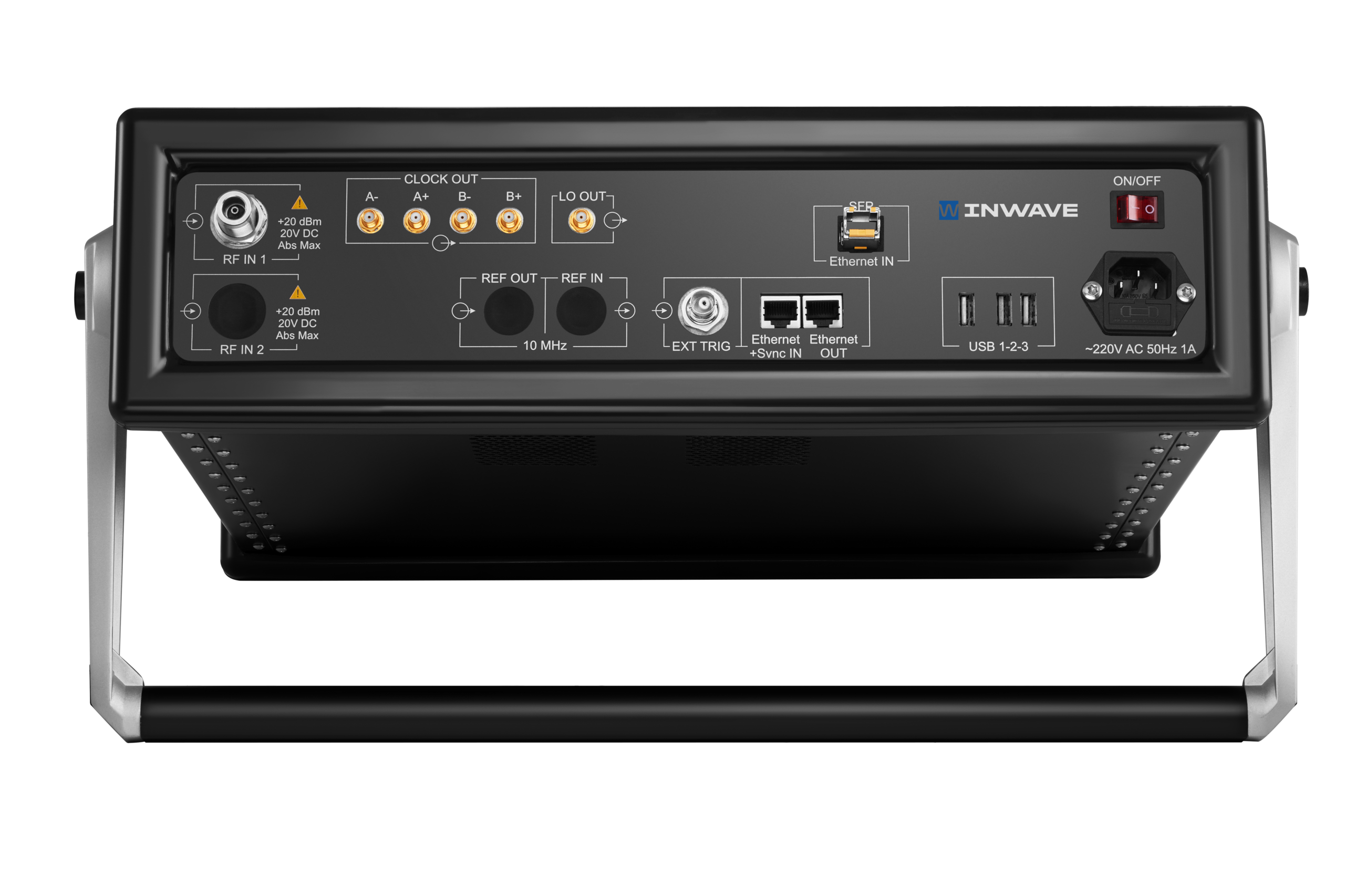

• Безопасная эксплуатация: на вход RF IN допускается ±20 В DC и +20 дБм RF (длительная работа на пределе не рекомендуется).
• Сеть и ПО: управление по TCP/UDP, SCPI, статическая адресация; поток I/Q по LAN, поддержка Windows/Linux/Android GUI.

Комплектация:

• Стандартно: кабель питания, руководство, технические характеристики, сертификат калибровки. Рекомендованный интервал калибровки — 1 год.

MWR-135UW — это универсальный «комбайн» контроля радиосигналов: от быстрых обзоров до точных измерений с узким RBW и анализом в реальном времени. Он ускорит поиск помех, предсертификацию по ЭМС и отладку радиотрактов, а UW-исполнение с 17″ дисплеем обеспечит удобство и скорость на рабочем месте.
