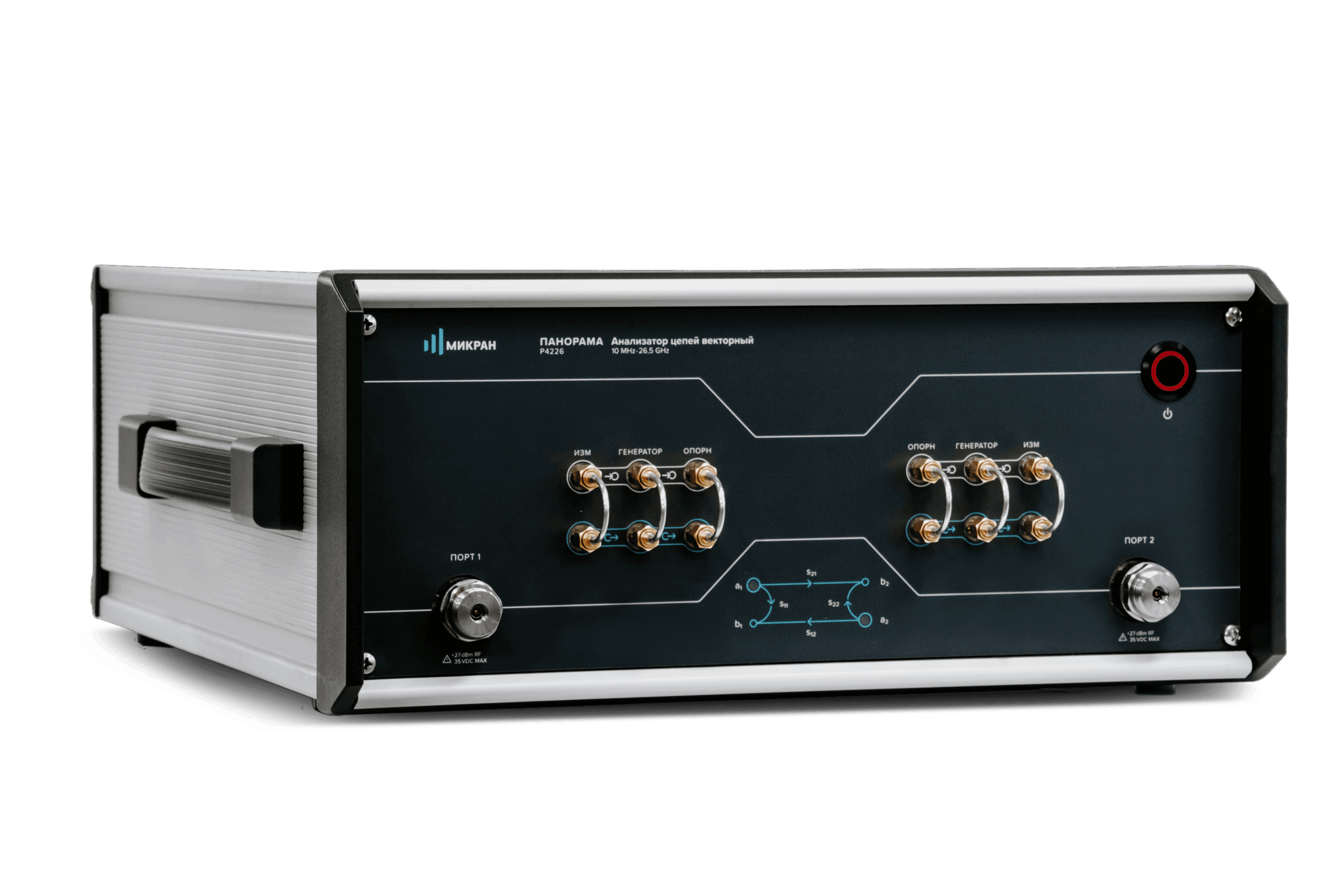

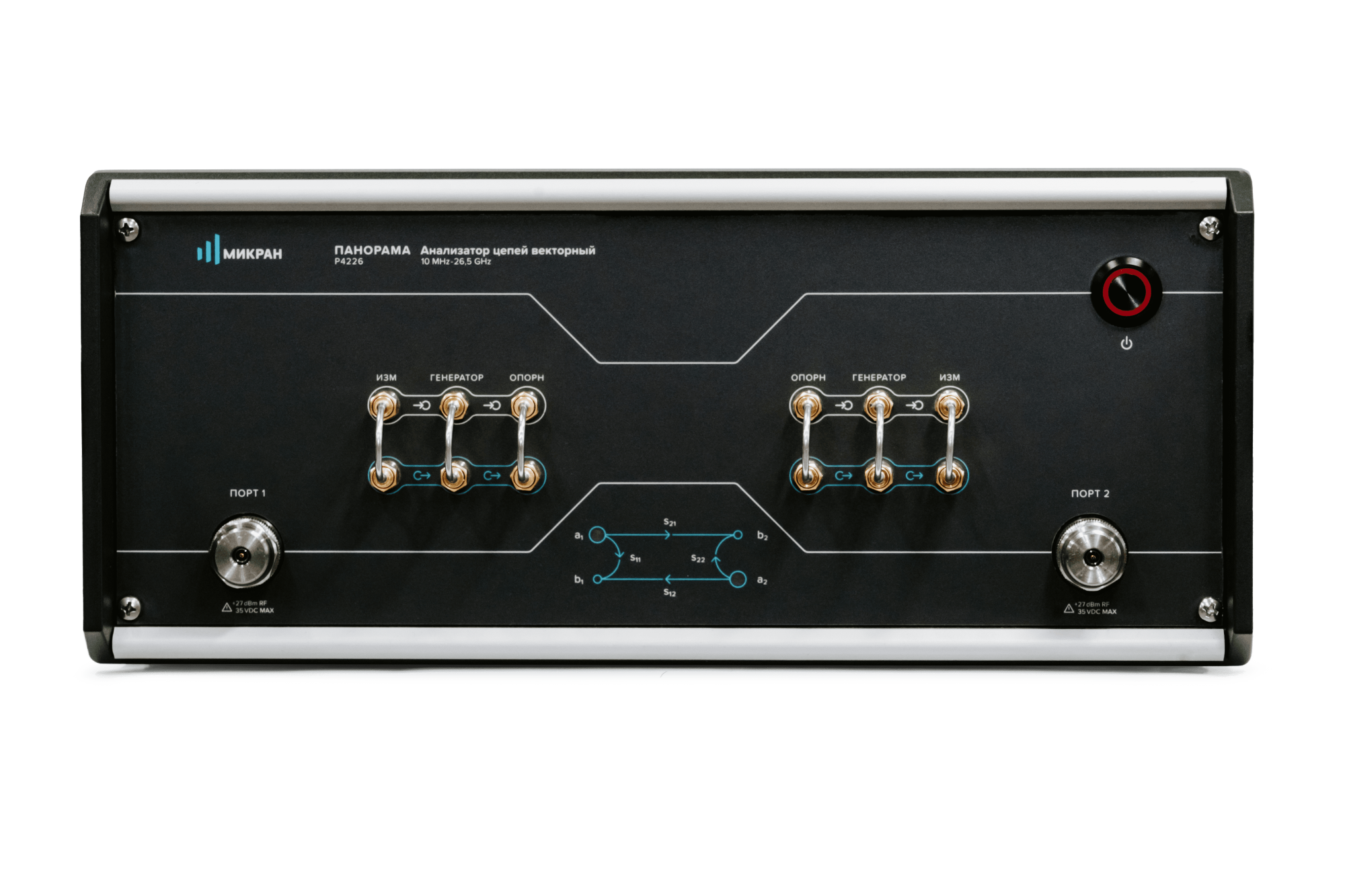

Анализаторы цепей векторные серии «Панорама» Р4213/Р4226

Анализаторы цепей векторные серии «Панорама» (модели Р4213 и Р4226 от Микран) — новое поколение ВАЦ, построенное на модульной архитектуре. Аппарат сочетает высокую точность, широкий диапазон частот и мощный функционал, что делает его классическим решением для исследовательских работ и серийного производства СВЧ-устройств.

Основные характеристики:

• Диапазон рабочих частот: Р4213 — от ;0,3 МГц до 13,5 ГГц, Р4226 — от 10 МГц до 26,5 ГГц.
• Динамический диапазон: более 135 дБ при полосе фильтра ПЧ 10 Гц, и до 145 дБ при полосе 1 Гц в некоторых модификациях.

• Уровень выходной мощности стандартно от −50 до +10 дБм с опцией «ДМА».
• Шумовые характеристики: зашумленность трассы (СКО) ~ 0,002 дБ при полосе фильтра ПЧ 1 кГц.
• Калибровка и измерения: TRL-калибровка для волноводного тракта, поддержка SOLT, Adapter removal/insertion, ECal, возможность измерений в волноводных трактах.
• Опции и разъёмы: разные подключения (Тип III, N, NMD 3,5 мм и др.), опции «ДМА», «ДПА», «СПА» расширяют функциональность и позволяют точно настроить прибор под условия использования.
• Прочие характеристики: стабильность тракта ~0,01 дБ/°C, точность установки уровня мощности ±0,8…1,5 дБ, шаг по мощности ~0,05 дБ, потребляемая мощность ~120-130 Вт, корпус IP20.

Области применения:

Разработка СВЧ-компонентов (усилители, фильтры, антены), производство и тестирование радио- и СВЧ-модуляторов, контроль качества, ЭМС-испытания, лабораторные исследования, в т.ч. трекинг-калибровки и волноводных измерений. Возможность управления через SCPI позволяет интегрировать прибор в автоматизированные комплексы.
