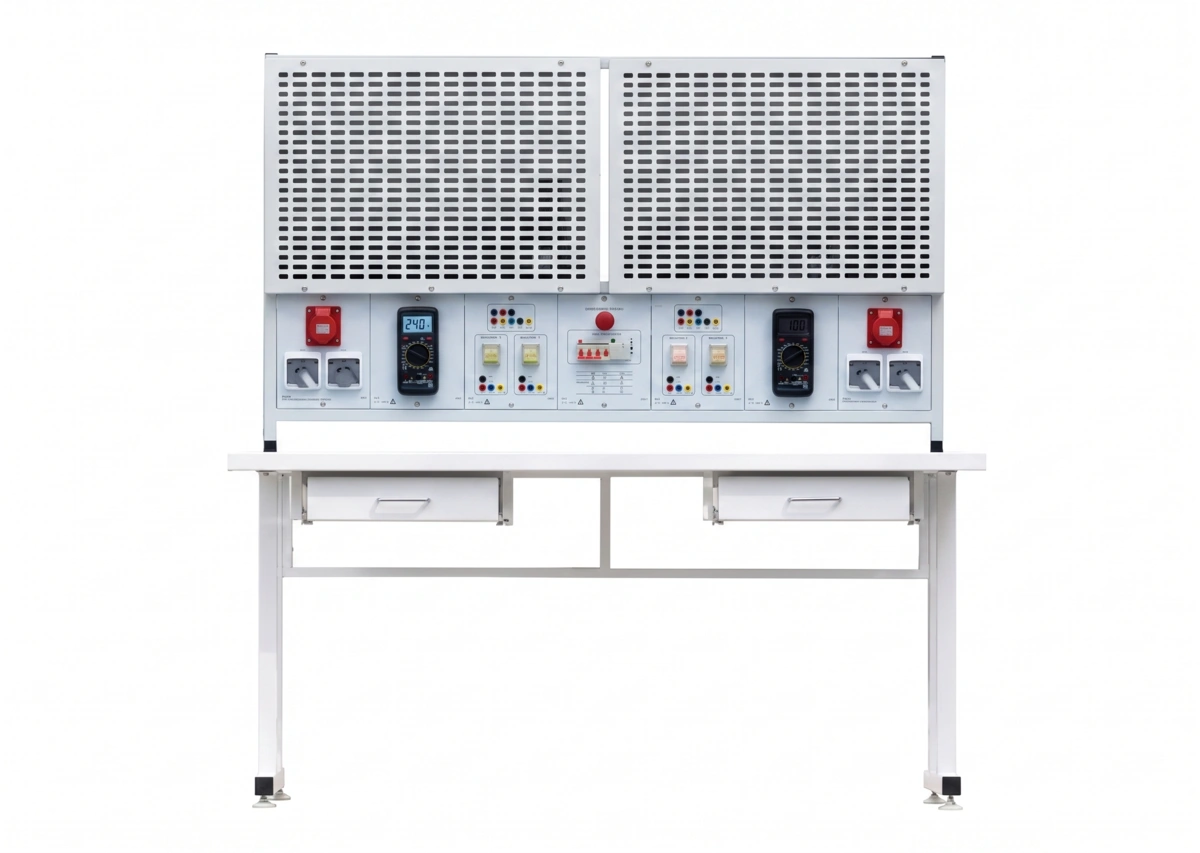

Стенд для подготовки электромонтажников и электромонтеров», настольное исполнение, монтажная панель, напряжение электропитания 380В

Стенд для подготовки электромонтажников и электромонтеров, настольное исполнение, монтажная панель, напряжение электропитания 380В — специализированное учебное оборудование для проведения практических занятий по электротехнике, электромонтажу и подготовке специалистов в области эксплуатации электрооборудования. Комплекс предназначен для оснащения учебных лабораторий колледжей, техникумов, вузов, учебных центров и организаций профессионального образования.

Учебный стенд позволяет проводить практическое обучение по выполнению электромонтажных работ, сборке электрических схем, подключению электрооборудования и изучению принципов работы электрических цепей. Монтажная панель обеспечивает удобное размещение и подключение элементов для выполнения лабораторных и практических заданий различной сложности.

Оборудование работает от сети с напряжением электропитания 380В, что позволяет моделировать реальные условия эксплуатации промышленного электрооборудования и получать практические навыки работы с трехфазными электрическими системами. Настольное исполнение обеспечивает компактное размещение оборудования в учебных аудиториях и лабораториях.

Учебный стенд применяется для подготовки электромонтажников, электромонтеров, специалистов по техническому обслуживанию электроустановок и промышленного оборудования. Использование оборудования способствует развитию профессиональных компетенций, практических навыков и пониманию принципов функционирования электрических систем.

Преимущества:

• компактное настольное исполнение;
• монтажная панель для практических работ;
• электропитание 380В;
• изучение электрических схем и электрооборудования;
• выполнение электромонтажных работ;
• проведение лабораторных занятий;
• подходит для учебных лабораторий и образовательных учреждений.

Состав:

Модуль «Питание и кнопка аварийного отключения»
Модуль «Однофазное и трехфазное питание»
Модуль «Однофазное и трехфазное питание»
Модуль «Однофазные и трехфазные розетки»
Модуль «Однофазные и трехфазные розетки»
Модуль «Мультиметр»
Модуль «Мультиметр»
Каркас с двухуровневой рамой
Монтажная панель
Монтажная панель

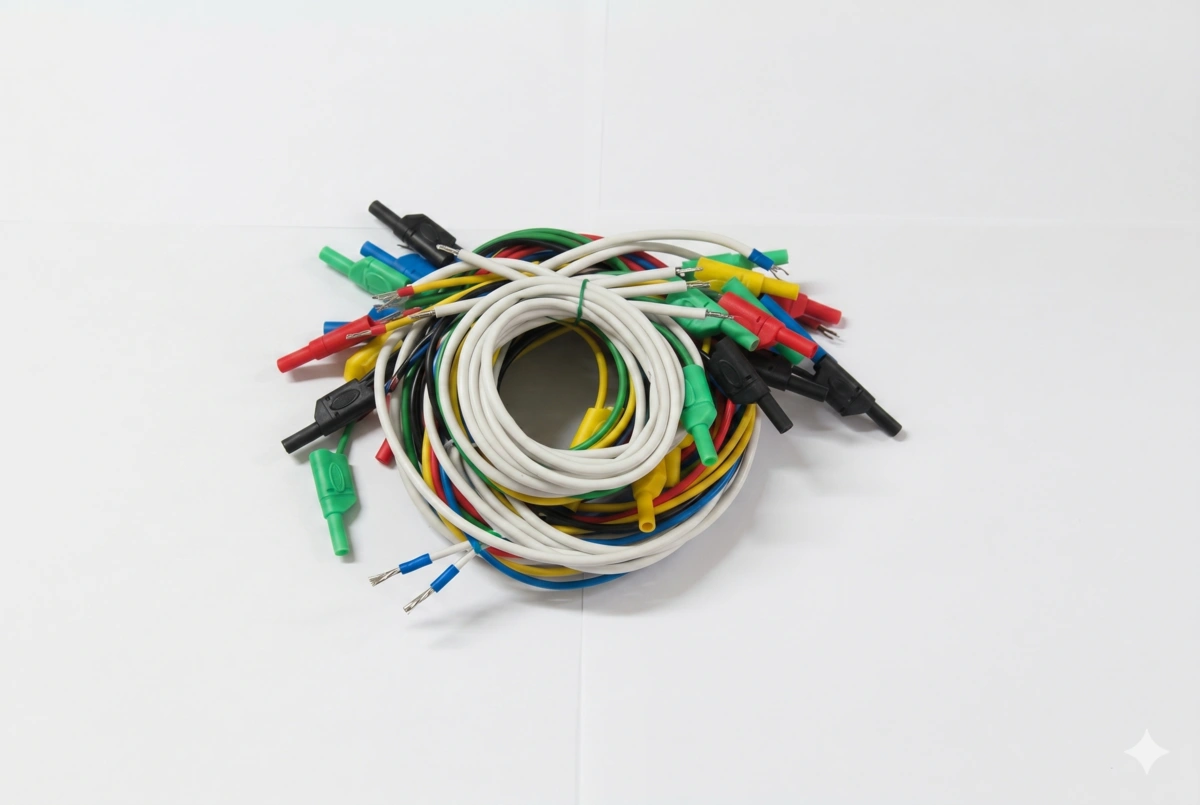

Комплект соединительных проводников и кабелей

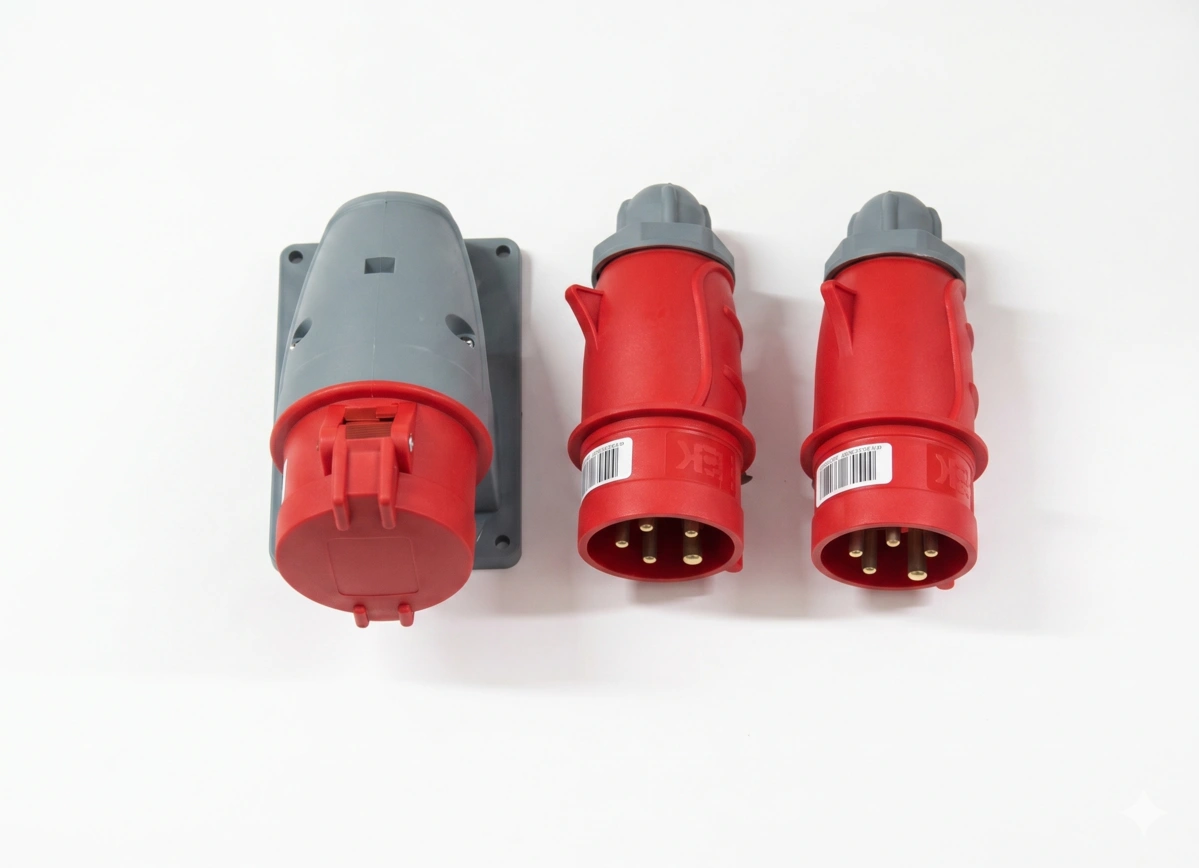

Силовые разъемы
Начальный набор электроустановочных изделий (2 шт.)
Набор «Технология электромонтажных работ» (2 шт.)
Методические рекомендации
Техническое описание

Перечень рекомендуемых лабораторных работ и экспериментов:

Тема 1. Технология электромонтажных работ (набор Н1-ТЭмР)
1. Электропроводка.
2. Соединение проводов и кабелей.
3. Электроустановочные устройства.
Тема 2. Электрические цепи в быту и на производстве (дополнительный набор Н2-ЭЦБП/380)
1. Электромонтаж схем электроснабжения жилых, офисных и производственных помещений в системах TN-C, TN-S, TT, IT.
2. Групповые сети электроосвещения, электророзеток и других электроприборов.
Тема 3. Эксплуатация и наладка схем управления электродвигателями (дополнительные наборы
Н6-ЭНСЭдЧП/380, Н7-ЭНСЭд/380)
1. Электромонтаж схем пуска асинхронных электродвигателей.
2. Электромонтаж схем нереверсивного и реверсивного магнитного пускателя.
3. Электромонтаж тепловой защиты электродвигателя.
4. Электромонтаж схемы управления асинхронного электродвигателя при помощи частотного преобразователя.
Тема 4. Монтаж и наладка цепей тревожной сигнализации (дополнительный набор Н10-МНЦТС)
1. Монтаж и наладка цепей пожарной сигнализации.
2. Монтаж и наладка цепей охранной сигнализации.
Тема 5. Монтаж и наладка электрических цепей управления и автоматики. Схемы управления промышленным оборудованием (дополнительный набор Н11-МНЭЦА)
1. Электромонтаж схем управления с применением промежуточных реле.
2. Электромонтаж схем управления с применением реле времени.
3. Электромонтаж схем управления с применением реле тока и реле напряжения.
4. Электромонтаж схем управления с применением командоаппаратов и датчиков.
5. Электромонтаж схем управления с применением трансформатора тока и трансформатора напряжения.
6. Электромонтаж схем управления с применением пневмо-гидроклапанов.
Тема 6. Энергосберегающие технологии в светотехнике (дополнительный набор Н5-ЭсТС)
1. Электромонтаж схем освещения с применением датчиков движения.
2. Электромонтаж схем освещения с применением фотореле.
3. Электромонтаж схем освещения с применением светорегуляторов.
4. Электромонтаж схем освещения с применением таймеров.
Тема 7. Цепи электроизмерительных приборов (дополнительный набор Н4-ЦЭиП)
1. Электромонтаж схем с применением электроизмерительных приборов.
2. Электромонтаж схем с применением ваттметра.
3. Электромонтаж схем с применением однофазного счетчика активной энергии.

Варианты комплектаций: СПЭЭ/380-НМП, СПЭЭ/380-НМП-max

Дополнения: Стол лабораторный СПБ1600
