Полубезэховая экранированная камера — специализированное испытательное помещение, предназначенное для проведения измерений электромагнитной совместимости (ЭМС), испытаний радиоэлектронной аппаратуры и оценки электромагнитного излучения оборудования в контролируемой среде. Камера сочетает в себе свойства экранированного помещения и безэхового пространства, что позволяет минимизировать влияние внешних электромагнитных помех и внутренних отражений радиоволн.

Конструкция полубезэховой камеры включает металлический экранирующий контур, выполненный из стальных или алюминиевых панелей, обеспечивающих высокий уровень экранирования. Внутренние стены и потолок оснащаются радиопоглощающими материалами, которые снижают отражение электромагнитных волн и создают условия, близкие к свободному пространству. Пол камеры обычно сохраняет отражающие свойства, что отличает полубезэховую камеру от полностью безэховой.

Камера оснащается радиогерметичной дверью, системой фильтрации электропитания, экранированными вводами коммуникаций и специализированным испытательным оборудованием. Это позволяет проводить сертификационные испытания электронных устройств, средств связи, медицинской техники, автомобильной электроники, промышленного оборудования и других радиоэлектронных систем в соответствии с требованиями национальных и международных стандартов.

Полубезэховые камеры широко используются в испытательных центрах, научно-исследовательских институтах, лабораториях электромагнитной совместимости, на предприятиях радиоэлектронной, авиационной, автомобильной и телекоммуникационной промышленности.

Преимущества:

высокий уровень экранирования от внешних электромагнитных помех;
снижение отражений радиочастотных сигналов;
проведение испытаний на электромагнитную совместимость (ЭМС);
соответствие требованиям ГОСТ, IEC, CISPR и ISO;
возможность испытаний радиоэлектронной и телекоммуникационной аппаратуры;
создание контролируемой электромагнитной среды;
высокая точность измерений и сертификационных испытаний.

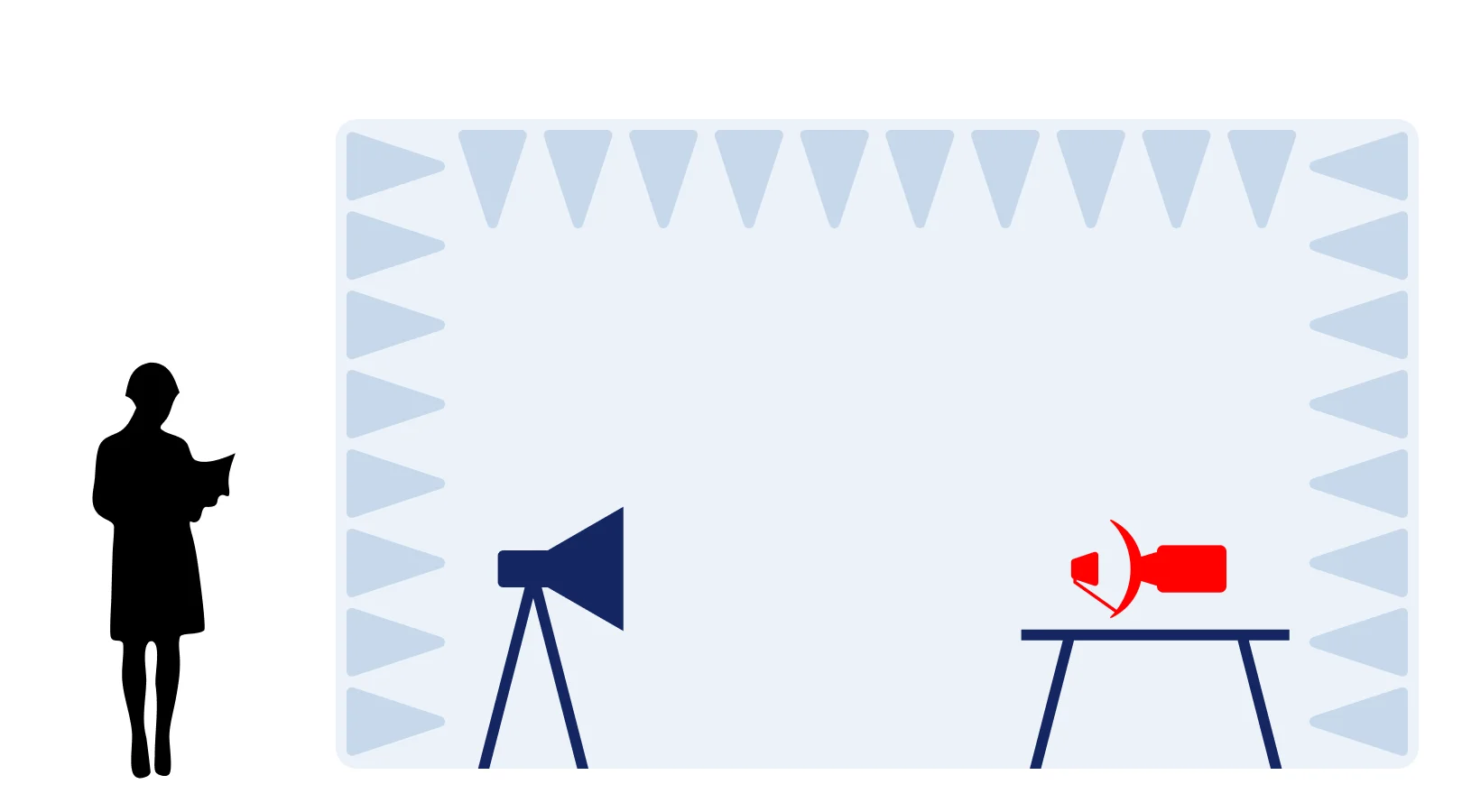

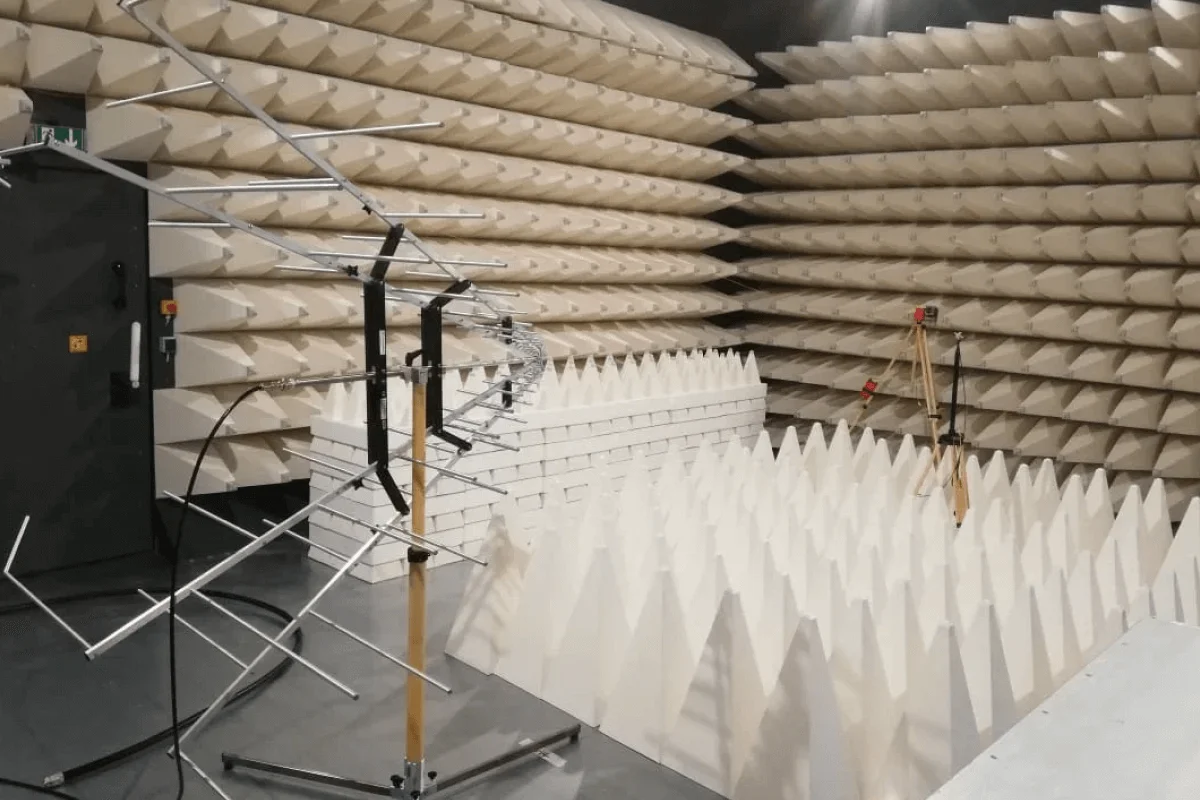

Экранированная камера внутренние поверхности которой покрыты широкополосным материалом, поглощающим электромагнитные волны, за исключением пола (пластины заземления), который должен обладать отражательной способностью. Оснащается специальной радиогерметичной дверью и помехозащищённой электрической сетью, поворотным столом и антенными мачтами и съёмным напольным РПМ.

Назначение:

Данный вид камер является основным для проведения испытаний и измерений параметров электромагнитной совместимости (ЭМС). Камеры данного типа классифицируются как испытательное оборудование (ИО).

ПБЭК имеют дополнительную классификацию по максимальному измерительному расстоянию (от антенны до объекта) – 1, 3, 5, 10 м. Соответственно, ПБЭК-3 или SAC3 – полубезэховая камера с измерительным расстоянием 3 м.

Особенности полубезэховых экранированных камер:

Требования к экранировке

Особенности проведения испытаний ЭМС требуют максимальной изоляции внутренней электромагнитной обстановки от внешних факторов. Требования к экранированию камер, предназначенных для испытаний по параметрам ЭМС – не хуже 80 дБ, что соответствует 1 классу экранирования по ГОСТ 30373-95/ГОСТ Р 50414-92.

Требования к РПМ

Основным типом экранированных камер для ЭМС являются полубезэховые экранированные камеры. Требования к калибровке измерительной площадки накладывают следующие требования к РПМ:

Частотный диапазон от 20 МГц до 18…40 ГГц.
Коэффициент отражения на частотах от 20 МГц до 1,0 ГГц — не хуже –6 дБ, свыше 1 ГГц — не хуже –10 дБ.

Данные требования приводят к необходимости использования гибридных РПМ, состоящих из низкочастотного ферритового радиопоглотителя и высокочастотного пирамидального. Компромиссная конструкция такого РПМ не позволяет проводить в таких камерах антенные измерения даже при наличии напольного РПМ.

Требования к оснащению

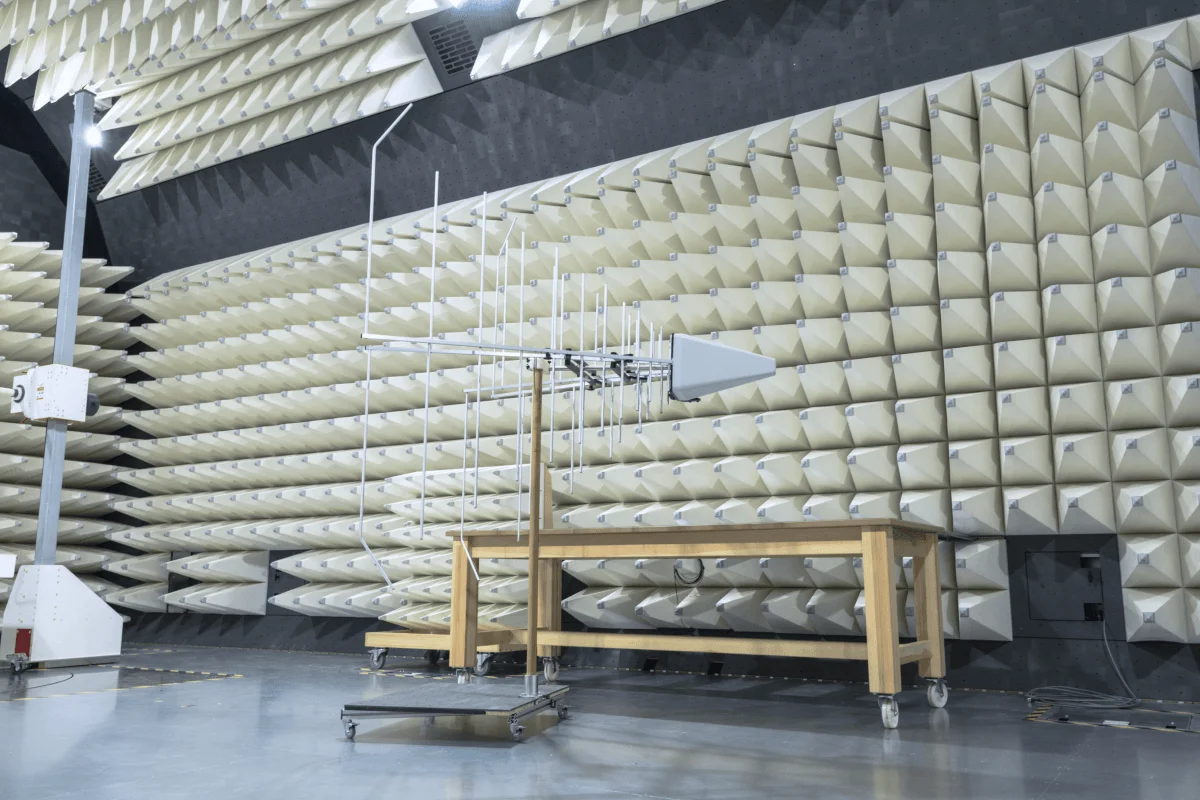

Для испытаний ЭМС камера оснащается поворотным столом для испытуемых устройств и автоматической антенной мачтой. В случае полубезэховых камер для испытаний по стандартам KT-160, MIL461 и СИСПР 25 камера оснащается стационарным столом с пластиной заземления без автоматических позиционеров.

Измерительное расстояние — важнейший параметр экранированных камер для ЭМС

Стандартами заданы четыре основных варианта расстояния:
1, 3, 5, 10 метров.

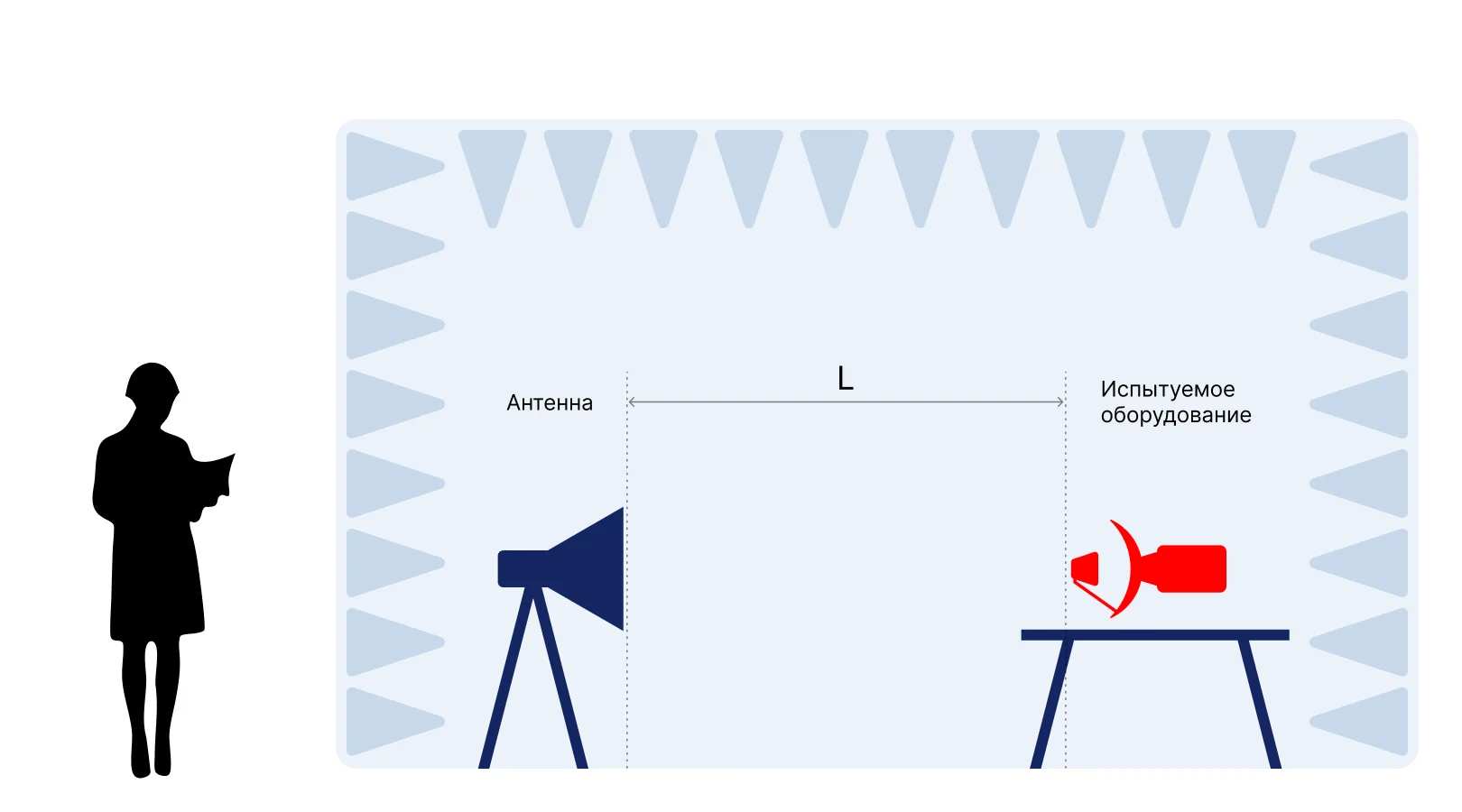

Это расстояние от объекта испытаний до приёмной или излучающей антенны. Точка отсчёта антенны определяется стандартами или от фазового центра, или от кончика или среза.

Поэтому, когда вы слышите от специалистов ЭМС фразу «у нас трёх метровая камера» это значит что камера с измерительным расстоянием 3 м и геометрически 9 м в длину, 6 в ширину и высоту.

Физический размер камеры является следствием требований измерительному расстоянию, размеру рабочей зоны, свойств материалов и всегда больше измерительного расстояния.

Типовые решения полубезэховых экранированных камер для испытаний по параметрам ЭМС

Тип камеры	ПБЭК-1	ПБЭК-3	ПБЭК-10
Измерительное расстояние	1 м	3 м	10 м
Внешние размеры Д×Ш×В, м	5 × 5 × 3,5	9 × 6 × 6	19 × 12 × 8,5
Аттестация площадки ГОСТ	ГОСТ Р 50414 Опц. ГОСТ IEC 61000-4-3	ГОСТ Р 50414 ГОСТ Р 30805.16.1.4 ГОСТ IEC 61000-4-3	ГОСТ Р 50414 ГОСТ Р 30805.16.1.4 ГОСТ IEC 61000-4-3
6601-001-2008 6601-002-2008	✓	✓	✓
КТ-160G	✓	✓	✓
В 25803-91	×	✓	✓
Р 56529-2015	✓	✓	✓
32137-2013 Р МЭК 60601-1-2-2014 ТР ТС 020/2011	×	✓	✓
Правила ЕЭК ООН №10 CISPR25, ISO11452	✓	✓	✓
Правила ЕЭК ООН № 10 CISPR12, ISO11451	×	×	✓
