Диапазон длин волн: 600 — 1700 нм. Динамический диапазон 78 дБ. OSA анализатор AQ6370E Yokogawa позволяет тестировать как одномодовые волокна класса DWDM, так и многомодовые волокна с VCSEL-источником.
AQ6370E Yokogawa — компактный анализатор оптического спектра для ВЧ/НЧ оптических сетей, обеспечивающий высокое разрешение 0,02 нм и диапазон 600–1700 нм для точного анализа DWDM/CWDM каналов, лазеров, EDFA усилителей и PON систем в телекоме и дата-центрах. Модель выделяется улучшенной чувствительностью -90 дБм, динамическим диапазоном до 78 дБ и функциями автоматизированного распознавания сигналов (OSA-Trace, Filter Mode), что идеально для полевых измерений, лабораторного тестирования пассивных компонентов, оптических фильтров, мультиплексоров и ВЧ/НЧ трактов высокоскоростной передачи данных. Интуитивный сенсорный экран 10,4”, быстрая развертка <0,2 сек/нм, поддержка GP-IB/USB/Ethernet и компактный дизайн (5 кг) упрощают интеграцию в мобильные стенды, автоматизированные линии качества и R&D-проекты по разработке фотонных модулей, транспондеров и оптических систем следующего поколения.
ОПИСАНИЕ:
Оптический спектроанализатор AQ6370E Yokogawa предназначен для работы в области телекоммуникаций и может тестировать источники излучения высокой мощности, такие как оптические усилители и лазеры накачки для рамановских усилителей, а также очень слабые оптические сигналы. Чувствительность измерения может быть выбрана из семи категорий в зависимости от условий тестирования и требований к скорости измерения.
Важной особенностью OSA анализатора Yokogawa AQ6370E является оптический вход типа «free space», который позволяет проводить измерения SM и MM волокон, волокон с угловой полировкой или с большим диаметром сердцевины. При подключении разъема с угловой полировкой анализатор корректирует смещение уровня мощности, вызванное более высокими вносимыми потерями.
Особенности анализатора оптического спектра Yokogawa AQ6370E:
Характеристики анализатора оптических сигналов AQ6370E Йокогава электрик:
| Параметр | Yokogawa AQ6370E-10-L1-F/FC/RFC (стандартное разрешение) | Yokogawa AQ6370E-20-L1-F/FC/RFC (высокое разрешение) |
|---|---|---|
| Диапазон измерения длины волны | 600…1700 нм | |
| Диапазон развертки | 0.1…1100 нм (полный диапазон), 0 нм | |
| Точность измерения длины волны | ±0.02 нм (1450–1620 нм, тип. ±0.015 нм) ±0.1 нм (весь диапазон) |
±0.01 нм (1520–1580 нм, тип. ±0.008 нм) ±0.02 нм (1450–1520 нм, 1580–1620 нм, тип. ±0.015 нм) ±0.1 нм (весь диапазон) |
| Линейность измерения | ±0.01 нм (1520–1580 нм) ±0.15 нм (1450–1520 нм, 1580–1620 нм) |
|
| Воспроизводимость | ±0.005 нм (1 мин) | |
| Разрешение | 0.02, 0.05, 0.1, 0.2, 0.5, 1, 2 нм | |
| Минимальный шаг | 0.001 нм | |
| Число точек | 101…200001, AUTO | |
| Чувствительность | -90 дБм (1300–1620 нм) -85 дБм (1000–1300 нм) -60 дБм (600–1000 нм) |
|
| Макс. входная мощность | +20 дБм | |
| Макс. безопасная мощность | +25 дБм | |
| Погрешность мощности | ±0.4 дБ (1310/1550 нм) | |
| Динамический диапазон (0.02 нм) | 55 дБ (±0.2 нм) 37 дБ (±0.1 нм) |
58 дБ (тип. 60 дБ) 45 дБ (тип. 50 дБ) |
| Коэффициент подавления | 73 дБ | 76 дБ (тип. 80 дБ) |
| Уровень обратного отражения от входного разъема | типичный 35 дБ (с разъемом APC) |
| Применяемое волокно | SM (9/125), GI (50/125, 62.5/125), волокна с диаметром сердцевины до 200 мкм |
| Оптические разъемы | оптический вход: адаптер AQ9447 FC; оптический выход калибровочного источника: адаптер AQ9441 FC; опционально: адаптер |
| Встроенный калибровочный источник | источник эталонной длины волны (для регулировки и калибровки) |
| Время развертки по длинам волн | NORM_AUTO: 0.2 с; NORMAL: 1 с; MID: 2 с; HIGH1: 5 с; HIGH2: 20 с; HIGH3: 75 с |
| Время прогрева | минимум 1 час (после прогрева требуется юстировка) |
Общие характеристики

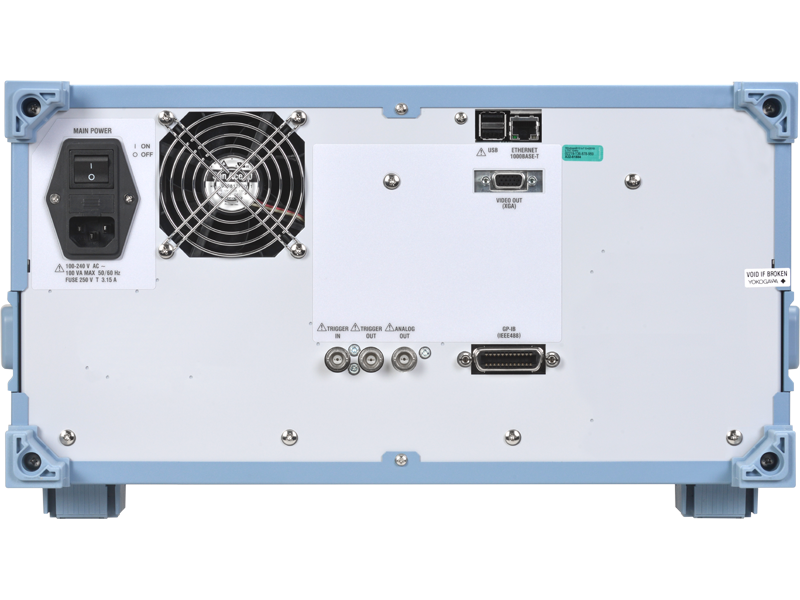

| Интерфейсы |
GP-IB; Ethernet; USB; VGA выход; Аналоговый выход; Триггерный вход; Триггерный выход |
| Удаленное управление |
GP-IB; Ethernet (TCP/IP); Поддержка стандартов IEEE488.1 и IEEE488.2 |
| Сохранение результатов |
Внутренняя память: 512 Мб; Внешняя память: USB-накопитель (FAT32); Форматы файлов: CSV, бинарный, BMP, PNG, JPEG |
| Дисплей |
10.4″ емкостной сенсорный цветной LCD; разрешение 1024 × 768 |
| Размеры | 426 × 221 × 459 мм |
| Вес | 19 кг |
| Электропитание | 100–240 В, 50/60 Гц |
| Условия эксплуатации и хранения |
Идеальная температура: +18…+28 °C; Рабочая температура: +5…+35 °C; Температура хранения: −10…+50 °C; Влажность: до 80% без конденсации |
| Стандарт безопасности | EN61010-1 |
| Стандарт безопасности лазера |
EN60825-1: 2014+A11:2021; IEC 60825-1: 2007; GB 7247.1-2012 Class 1 |
| EMC |
Излучение: EN61000-3-2, EN61000-3-3, EN61326-1 Class A Group 1; RCM EN61326-1 Class A Group 1; Korea Electromagnetic Conformity Standard; Защита: EN61326-1 Table 2 |
| Рекомендованный период калибровки | 1 год |
