Безэховая экранированная камера — высокотехнологичное специализированное помещение для проведения испытаний на электромагнитную совместимость (ЭМС), измерения характеристик антенн, радиочастотных устройств и радиоэлектронной аппаратуры в условиях, максимально приближенных к свободному пространству. Камера обеспечивает надежную защиту от внешних электромагнитных помех и практически полностью исключает отражение электромагнитных волн внутри испытательной зоны.

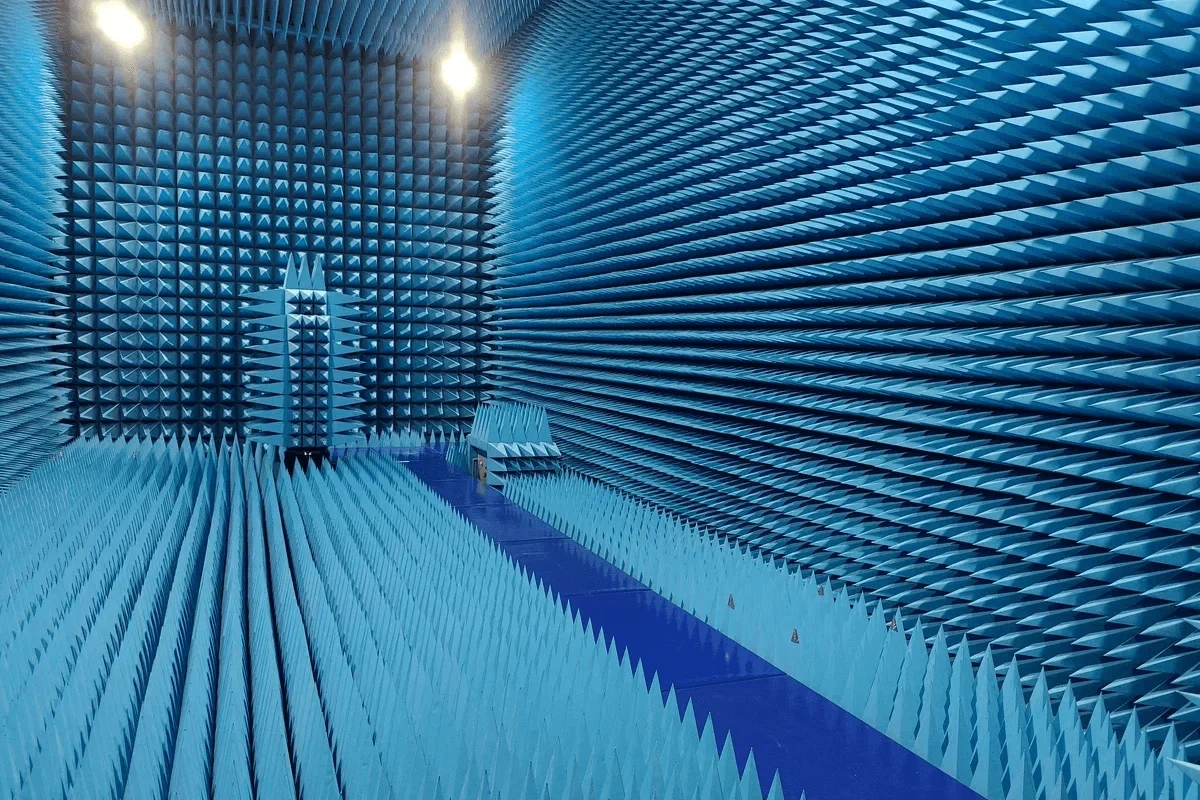

Конструкция безэховой камеры представляет собой экранированное помещение, выполненное из металлических панелей с высокой степенью экранирования. Все внутренние поверхности — стены, потолок и пол — покрываются специальными радиопоглощающими материалами (РПМ), которые эффективно подавляют отраженные сигналы в широком диапазоне частот. Благодаря этому создаются условия, необходимые для проведения высокоточных измерений и испытаний радиоэлектронных устройств.
Безэховые камеры используются для измерения диаграмм направленности антенн, испытаний телекоммуникационного оборудования, радиолокационных систем, авиационной и космической техники, автомобильной электроники, медицинских приборов, средств связи и других высокотехнологичных устройств. Оборудование позволяет выполнять сертификационные испытания в соответствии с требованиями национальных и международных стандартов ЭМС.
Камера оснащается радиогерметичными дверями, помехозащищенными линиями электропитания, экранированными вводами коммуникаций, системами вентиляции и специализированными измерительными комплексами. Использование безэховой камеры обеспечивает высокую точность испытаний и достоверность получаемых результатов.

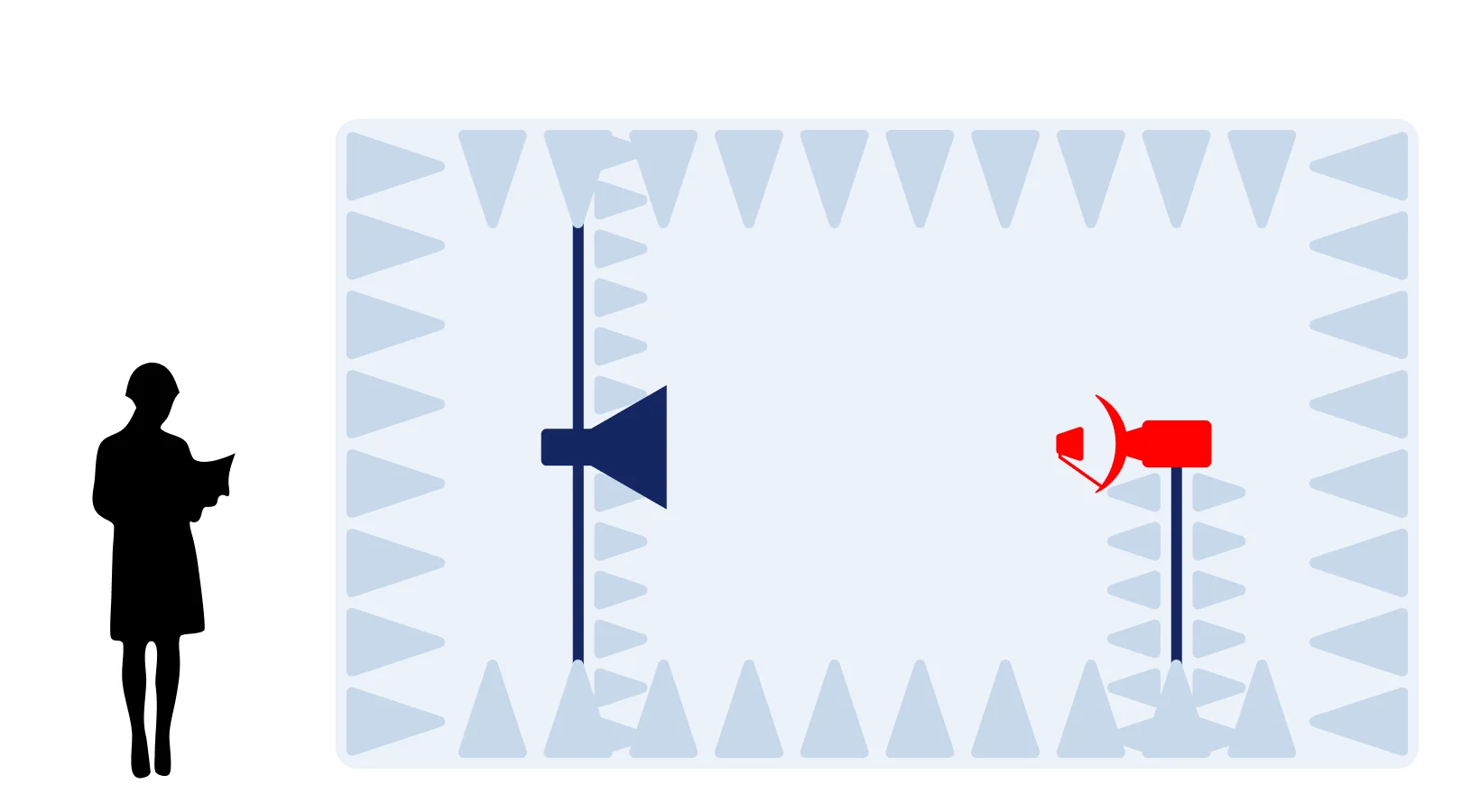

Экранированная камера внутренние поверхности которой полностью покрыты материалом, поглощающим электромагнитные волны.
Оснащается специальной радиогерметичной дверью и помехозащищённой электрической сетью, поворотным столом, антенными мачтами или сканерами.
Данный вид камер является основным для проведения испытаний и измерений параметров антенн и радиомодулей. Камеры данного типа классифицируются как испытательное оборудование (ИО).
Данные камеры отличаются очень критичными требованиями к равномерности ЭМ полей внутри них, отсутствию отражающих поверхностей и предметов.
Из-за технологических особенностей проведения антенных измерений, требования к экранировке антенных камер обычно не столь строги, как для камер предназначенных для испытаний ЭМС. Типичный коэффициент экранирования для антенных камер не превышает 80 дБ.
В то же время, если камера, кроме основного назначения, используется для проведений испытаний на ЭМС – требования к экранированию ужесточаются до 1 класса по ГОСТ 30373-95/ГОСТ Р 50414-92.
Полностью безэховые камеры применяются в основном для антенных измерений. Требования к свойствам РПМ максимально строгие.
Коэффициент поглощения — не менее -20 дБ в нижнем частотном диапазоне. Применяются широкополосные пирамидальные РПМ, нижняя граница частотного диапазона которого определяет нижнюю границу частотного диапазона камеры. Типичные значения рабочих диапазонов антенных камер, определяемые РПМ: от 300… 1000 МГц до 26… 100 ГГц.
Так же камеры оснащаются мобильными радиопоглощающими ширмами и выгородками для снижения влияния оборудования и персонала на параметры безэховости.
Если в камере предполагаются испытания передающих систем большой мощности, то к РПМ предъявляют требования по термостойкости.
В настоящий момент, ГОСТ СИСПР 16-1-4 допускает применение специальных полностью безэховых камер для испытаний по параметрам ЭМС бытовой, промышленной и медицинской техники.

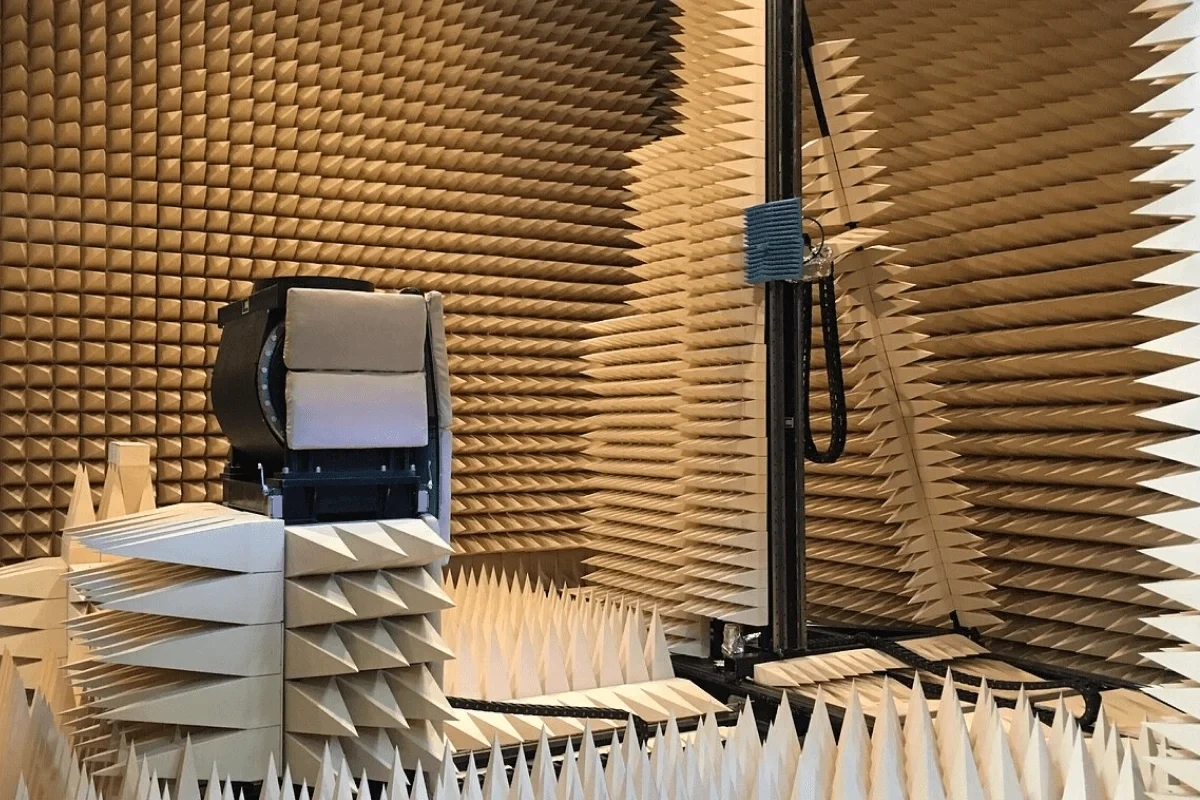

Камеры для антенных измерений оснащаются специализированными секторными сканерами для измерения диаграммы направленности антенн и приёмо-передающих модулей.
Автоматическими поворотными позиционерами для размещения испытуемых устройств. Для большей эффективности использования камеры, например испытаний ЭМС, камера может оснащаться поворотным столом.
