Радиобезэховые камеры в Беларуси: поставка, монтаж и характеристики.
Мы успешно реализовали проект по поставке, монтажу и вводу в эксплуатацию трех радиобезэховых камер в ключевых белорусских организациях: Белорусском государственном институте метрологии (БеГиМ), Белорусском институте системных исследований и информационных технологий (БелЛиС) и Белорусском государственном университете геодезии и картографии (БелГис). Эти камеры предназначены для высокоточных испытаний электромагнитной совместимости (ЭМС) оборудования, что особенно актуально для отраслей машиностроения, транспорта, электроники и телекоммуникаций.
Тип и назначение камер:

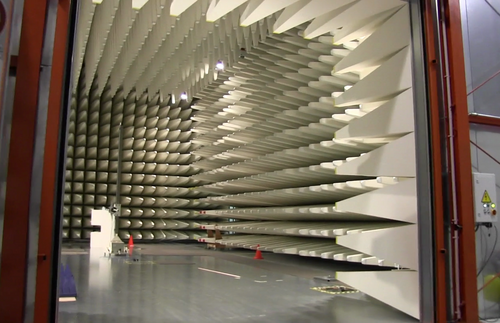

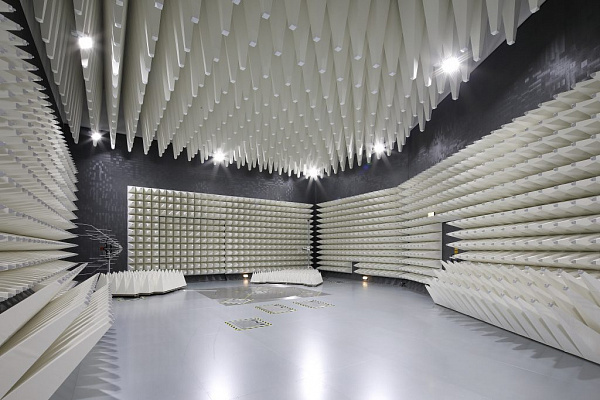

Радиобезэховые камеры — это полубезэховые экранированные помещения, имитирующие идеальные условия “свободного пространства” для измерений электромагнитных характеристик. Их основное назначение:
• Определение уровней излучаемых радиопомех (эмиссия) от тестируемой продукции.
• Проверка устойчивости оборудования к внешним электромагнитным помехам (иммунитет).
Такие камеры минимизируют отражения и внешние влияния, обеспечивая точные результаты в соответствии с международными стандартами (например, CISPR, IEC).
Технические характеристики крупнейшей камеры
Самая крупная из установленных камер выделяется впечатляющими параметрами, позволяющими тестировать габаритные объекты:
• Диапазон частот для измерения эмиссии: от 10 кГц до 18 ГГц — охватывает широкий спектр от низкочастотных помех до микроволнового диапазона.
• Диапазон для тестирования устойчивости: от 150 кГц до 6 ГГц — для симуляции воздействия электромагнитных полей различной интенсивности.
• Измерительные расстояния: 1 м, 3 м, 10 м — гибкость для разных стандартов испытаний (близкое, среднее и дальнее поле).

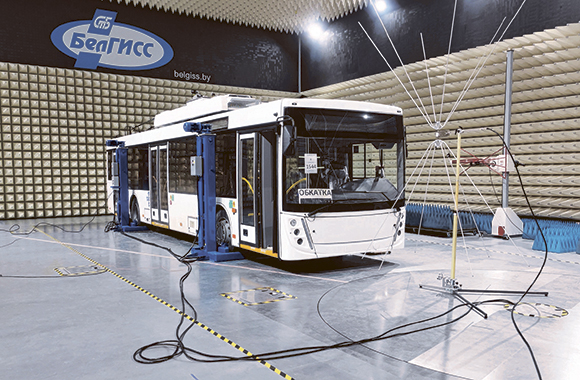

• Размеры тестируемых объектов: до 20 × 4 × 4 м (длина × ширина × высота), масса до 20 тонн — идеально для автомобилей, грузовиков, автобусов, промышленного оборудования или крупных антенных систем.

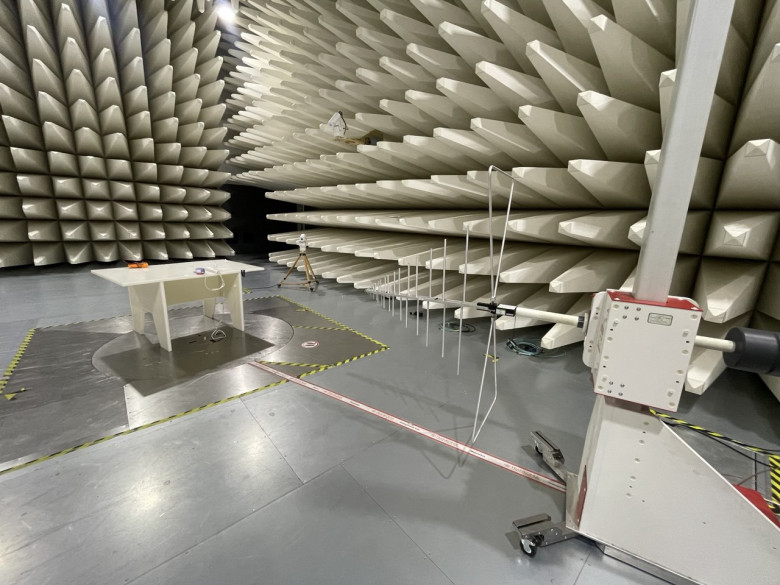

• Поворотный стол: диаметр 5 м, грузоподъемность 20 тонн — позволяет точно позиционировать объект для многомерных измерений (360° вращение с шагом до 0,1°).
• Коэффициент экранирования: до 120 дБ в диапазоне 10 кГц — 40 ГГц — обеспечивает практически полную изоляцию от внешних радиосигналов, атмосферных помех и городских источников.
Преимущества и применение:

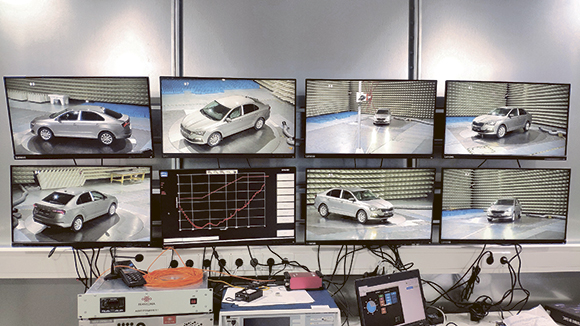

Камеры оснащены современными системами мониторинга, антеннами, генераторами сигналов и ПО для автоматизированных тестов. Они позволяют проводить не только сертификационные испытания, но и исследования: анализ спектра излучения, моделирование помех в реальных условиях, оптимизацию конструкции устройств. В Беларуси это способствует импортозамещению и повышению конкурентоспособности продукции на глобальном рынке.
Проект выполнен “под ключ”, включая проектирование, логистику, калибровку и обучение персонала. Камеры полностью соответствуют требованиям Евразийского экономического союза (ЕАЭС) и международным нормам.
