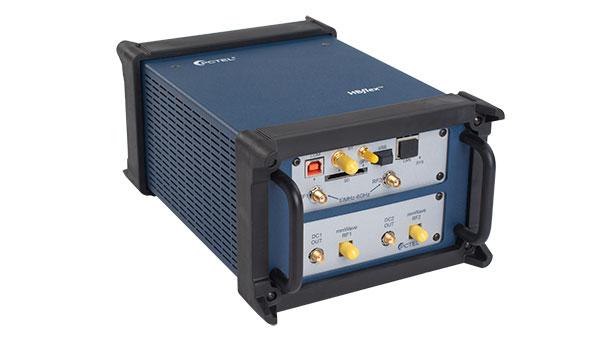

HBflex PCTEL Сканирующий приемник

Приемник измерительный с поддержкой 5G в диапазоне до 6 ГГц FR1 (sub-6 GHz) и миллиметровом диапазоне от 24 ГГц и выше FR2 (mmWave), разработанный для тестирования сетей сотовой связи 5G NR, LTE, 2G / 3G.

Сканирующий приемник PCTEL HBflex — универсальное решение для тестирования сетей 5G NR, LTE, 2G/3G в диапазонах sub-6 ГГц (от 10 МГц до 6 ГГц) и mmWave (24–40 ГГц). Устройство поддерживает одновременное сканирование до 24 каналов UMTS/LTE и 12 каналов FR1 5G, включая DSS, MIMO 4×2, двойную поляризацию и Blind Scan для обнаружения сигналов. Компактные габариты, 8,5 часов автономии от двух аккумуляторов и SD-карта для логов обеспечивают удобство полевых измерений с анализатором спектра и Cemona Studio ПО.

ОПИСАНИЕ:

Технические характеристики сканирующего приемника PCTEL HBflex:

• Диапазон частот: 1) Ниже 6 ГГц: 10 МГц – 6 ГГц. 2) mmWave: N257 (26.5-29.5 ГГц), N258 (24.25-27.5 ГГц), N260 (37-40 ГГц), N261 (27.5-28.35 ГГц);
• Поддерживаемые технологии: 5G NR, LTE FDD, TD-LTE, NB-IoT, UMTS, GSM, CDMA, EV-DO, Wi-Fi, LAA, P25, DMR, TETRA;
• Поддерживает динамическое разделение спектра (DSS) в сетях 4G / 5G;
• Измерение лучей с двойной поляризацией;
• Измерения LTE MIMO 2×2 и 4×2;
• Слепой поиск (Blind Scan) для автоматического обнаружения каналов;
• Анализ спектра и измерение мощности канала для любой беспроводной технологии;
• Небольшие габариты и возможность быстрой замены аккумуляторов;
• 8,5 часов непрерывной работы от двух аккумуляторов;
• Возможность сохранения логфайлов измерений на SD карту.

Особенности универсального прибора для тестирования сетей сотовой связи PCTEL HBflex:

• Для конфигурации сканера и обработки результатов измерений используется программное обеспечение Cemona Studio;
• В ПО есть возможность конфигурации каналов в разных стандартах для одновременного сканирования;
• Существует 4 режима сканирования: CW Scan, Enhanced Power Scan, Modulated Scan, Channel Detect Scan и режим анализатора спектра;
• Сканер позволяет одновременно сканировать диапазоны миллиметровых волн и частот ниже 6ГГц;
• Может сканировать до 24 каналов в UMTS, LTE (TDD, FDD), до 12 каналов FR1 5G и 8 каналов FR2 5G;
• Возможность настройки Blind Scanс удобным конфигурированием каналов;
• В качестве карт возможно использование Google Maps, Bing, OpenStreet Map;
• Выгрузка и обработка результатов измерений позволяет отображать местоположение базовых станций;
• Наличие многочисленных фильтров позволяет удобно отображать на карте необходимые данные.

Подходящие антенны для измерительного приемника HBflex PCTEL:

• COACH PCTEL Антенны сотовой связи 5G;
• BMLPVMB/LTE PCTEL Вертикальные антенны сотовой связи;
• GPSGSMMMMMSMA PCTEL Антенна GPS/GSM;
• AllDisc-S PCTEL Компактные сотовые антенны;
• AllDisc-S PCTEL Антенны MIMO WiFi.
