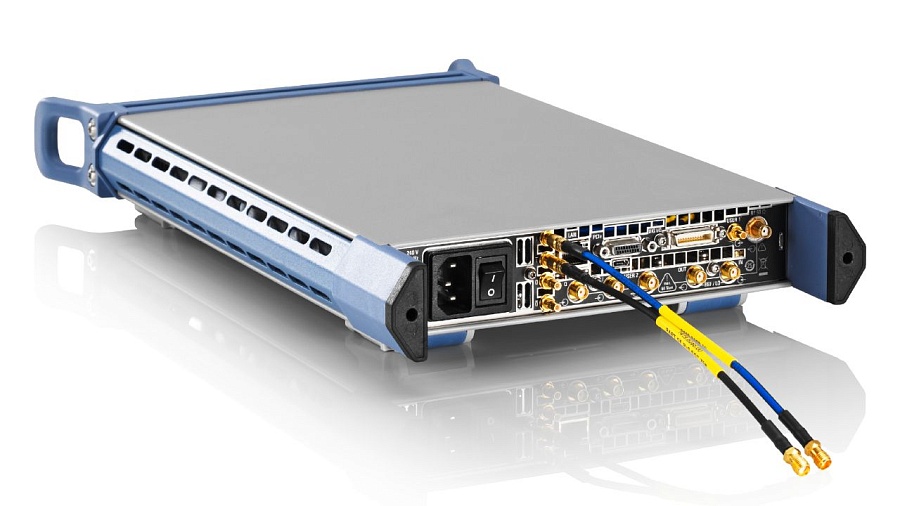

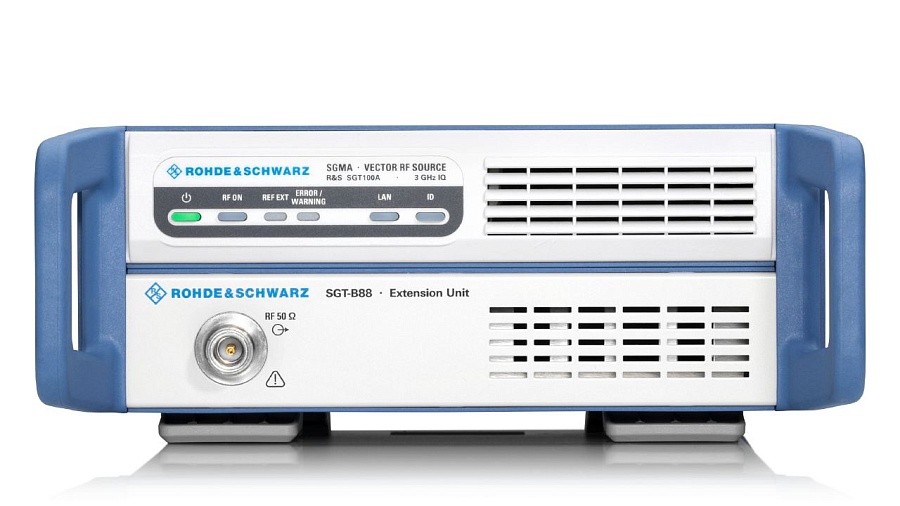

SGT100A R&S Векторный генератор сигналов

Частотный диапазон с 1 МГц до 3 или 6 ГГц. Компактный векторный генератор RohdeSchwarz со встроенным источником модулирующих сигналов.
Внесен в ГРСИ (Госреестр), номер 63232-16.

SGT100A R&S — компактный векторный генератор сигналов, предназначенный для точной генерации и симуляции сигналов GNSS L1 и L1 C/A в реальном времени. Эта система GNSS симуляции воспроизводит полные констелляции GPS, ГЛОНАСС, Galileo, BeiDou с реалистичным мультипатом, атмосферными задержками, ионосферными эффектами и динамическими 3D-траекториями для комплексного тестирования навигационных приемников. С высокоточным векторным генератором SGT100A вы обеспечиваете стресс-тесты систем, включая SBAS коррекции, RAIM алгоритмы, имитацию помех и сенсорную интеграцию для авиации, дронов и автотранспорта. Идеально для тестирования GNSS оборудования с многоканальной поддержкой, гибкими сценариями и расширенными возможностями модуляции.

ОПИСАНИЕ:

Генератор R&S SGT100A специально разработан для ATE-систем с ограниченным пространством. Он является первым полноценным векторным генератором сигналов, с высотой 1U (4,45 см), и встроенным высокопроизводительным генератором модулирующих сигналов. Широкая полоса I/Q-модуляции обеспечивает генерацию сигналов всех современных цифровых стандартов, а большой объем памяти позволяет создавать внутри прибора длительные сигнальные последовательности, многочастотные и многосегментные сигналы, или обрабатывать файлы, созданные внешним ПО или с помощью математических программ. Система из нескольких приборов может быть связана для построения фазокогерентной системы, а совместная работа с генератором R&S®SMW200A представляет идеальное решение для систем со многими входами-выходами (MIMO) с возможностью эмуляции до 8 каналов.

Основные технические характеристики векторного генератора сигналов Роде Шварц SGT100A:

• Самый компактный векторный генератор сигналов на рынке
• Диапазон частот от 1 МГц до 3 или 6 ГГц
• Уровень мощности выходного сигнала до +17 дБм (тип.)
• Низкий фазовый шум в одной боковой полосе частот: типичное значение -133 дБн на 1 ГГц с отстройкой 20 кГц;
• Полоса I/Q-модуляции встроенного модулирующего генератора до 240 МГц;
• Полоса модуляции при внешних модулирующих I/Q-сигналах до 1 ГГц;
• Емкость памяти до 1 млрд. отсчетов для создания длинных тестовых последовательностей
• Импульсная модуляция – внутренняя / внешняя
• Возможность генерации шумовых сигналов и внесение дополнительных цифровых предыскажений
• Возможность построения многоканальных фазокогерентных систем и систем MIMO.

Управление генератором осуществляется при помощи приложения R&S®SGMA-GUI (входит в комплект поставки прибора), устанавливаемого на внешнем ПК. Данное ПО может управлять сразу 12 приборами через различные комбинации интерфейсов LAN, USB, PCIe.
