GSG-8 GEN2 от Safran — это высокоточный имитатор сигналов ГНСС, предназначенный для профессионального тестирования и валидации навигационных систем в лабораторных и полевых условиях. Устройство обеспечивает реалистичную симуляцию спутниковых сигналов GNSS (GPS, ГЛОНАСС, Galileo, BeiDou), позволяя выполнять проверку GNSS-приемников, тестирование точности позиционирования, анализ навигационных алгоритмов и устойчивости к помехам и спуфингу. Благодаря поддержке многоканальных конфигураций и сложных сценариев движения, GNSS симулятор GSG-8 GEN2 Safran широко применяется в автомобильной отрасли (ADAS и автономный транспорт), аэрокосмических проектах, телекоммуникациях и оборонной сфере. Решение позволяет проводить лабораторные испытания навигационных модулей, контроль качества GPS/ГЛОНАСС сигнала и комплексную диагностику GNSS-систем, обеспечивая высокую точность и воспроизводимость результатов.

Имитация сигналов ГНСС: GPS, Galileo, GLONASS, BeiDou, QZSS, NavIC, SBAS, Xona. Частота итераций моделирования: 1000 Гц. Более 2000 сигналов. Эмулятор сигналов ГНСС для синхронизации, навигации и тестирования позиционирования GSG-8 GEN2 Safran (Orolia).

ОПИСАНИЕ:

Имитатор сигналов ГЛОНАСС и GPS GSG-8 GEN2 Safran (Spectracom) идеально подходит для разработки, тестирования NavWar и интеграционных проектов, требующих высокой производительности, увеличенного числа созвездий и спутников в зоне видимости, а также сценариев с несколькими транспортными средствами или антеннами.

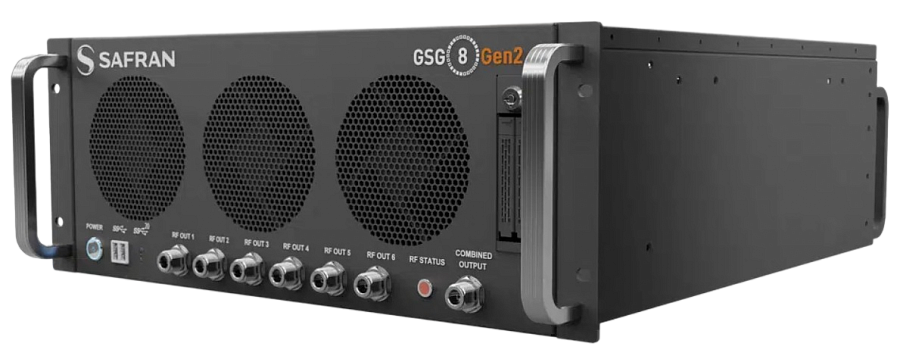

Симулятор GNSS GSG-8 Gen2 с 6 высококачественными радиочастотными выходами и одним комбинированным выходом охватывает всю полосу пропускания GNSS и отличается высокой производительностью с частотой моделирования 1000 Гц, высокой динамикой, синхронизацией в реальном времени и моделированием всех видимых спутниковых сигналов.

Ключевые особенности эмулятора GNSS сигналов GSG-8 GEN2 Safran (Pendulum Instruments):

2000+ сигналов;
Все сигналы MF/MC передаются через индивидуальный или комбинированные порты;
Частота итераций моделирования: 1000 Гц;
Доступен в трех конфигурациях с поддержкой до 6 SDR;
Симуляция всех видимых спутников;
Аппаратное моделирование (HIL) с низкой задержкой;
Синхронизация времени в реальном времени по небу;
Кинематическое позиционирование в реальном времени (RTK);
Перенастройка сценария на лету;
Гибкое лицензирование;
Возможность обновления ПО в полевых условиях;
Высокая производительность (точность, разрешение, сверхвысокая динамика движения);
6 степеней свободы (DoF) траекторий приемника;
Симуляция сотен спутников в реальном времени;
Полноценный и интуитивный API (Python, C# и C++ с открытым исходным кодом);
Генерация IQ-файлов;
Масштабируемая и гибкая архитектура на базе программно-определяемых радиостанций;
Расширенные возможности глушения и спуфинга.

Моделирование распространения сигналов и ошибок

Многолучевость и модели распространения;
Аддитивные переходы псевдодиапазона;
Изменение ошибки спутниковых часов;
Ошибки в навигационных сообщениях;
Множественные модели ионосферы/тропосферы;
Модели диаграмм направленности антенн;
Релятивистские эффекты;
Ошибки псевдодиапазона/эфемериды;
Усиленные помехи.

Технические характеристики имитатора сигналов спутниковых навигационных систем GSG-8 GEN2 Safran (Orolia):

Созвездия и сигналы	Интерфейсы GSG-8 Gen2
• GPS: L1 C/A, L1C, L1 P(Y), L2 P(Y), L2C, L5; • Galileo: E1, E5a, E5b, E5 AltBOC, E6 HAS, PRS (ограниченные сигналы); • GLONASS: G1, G2; • BeiDou-2 (BDS-2): B1, B2; • BeiDou-3 (BDS-3): B1C, B2a, B3I; • QZSS: L1 C/A, L1 C/B, L1S, L2C, L5, L5S; • NavIC (IRNSS): L1, L5; • SBAS: L1, L5; • Xona: PULSAR XL; • Пользовательсике сигналы.	• RF-выход: N-Type (комбинированный) x1; • RF-выход: N-Type x6; • Выход 10 МГц: BNC; • Выход 1 PPS: BNC; • Вход 10 МГц: BNC; • Вход 1 PPS: BNC; • Вход антенны: SMA; • HDMI, USB, Ethernet последовательные порты.
	Модуль синхронизации: • Вход тактового сигнала 10 МГц; • Выход тактового сигнала 10 МГц; • 1 вход PPS; • 1 выход PPS; • Антенный вход GNSS.

Радиочастотный/ГНСС-сигнал	Спецификация
Мощность	• Максимальный уровень несущей GNSS: -30 дБм; • Минимальный уровень несущей GNSS: -135 дБм; • Разрешение уровня несущей GNSS: 0,1 дБ; • Линейность: < 0,5 дБ (от -100 дБм до -20 дБм); • Абсолютная точность: ± 0,5 дБ; • Повторяемость: ± 0,1 дБ.
GNSS диапазоны	Одновременные диапазоны частот 100 МГц: 2 (GSG-822) 4 (GSG-842) 6 (GSG-862)
Совместимые диапазоны	L1, L2, L5, E6, S-band
Чистота сигнала	• Помехи: < -65 дБн; • Гармоники: < -45 дБн; • Фазовый шум: < 0,003 рад, среднеквадратичное значение.
Точность псевдодиапазона	±1 мм, среднеквадратичное значение.
Смещение псевдодиапазона	0 мм, среднеквадратичное значение.
Выравнивание по времени	• Смещение 1PPS-выхода относительно ВЧ-выхода: <± 1 нс; • Типичное отклонение 1PPS-выхода относительно ВЧ-выхода: < 30 пс; • Смещение межчастотного сигнала: < 1 нс; • Смещение выравнивания между сигналами в том же диапазоне: 0 с.
Частота дискретизации	Настраиваемая скорость до 125 Msps.

Сценарии	Тип данных
Количество сигналов	2000+ сигналов
Частота итерации	1000 Гц
Динамика	• Относительная скорость: 1 500 000 м/с; • Относительное ускорение: без ограничений; • Относительный рывок: без ограничений; • Угловая скорость (в рад/с): — 15π (при плече рычага 1.5 м); — 60π (при плече рычага 0.05 м).
Задержка HIL	• 10 мс; • Эффективная нулевая задержка.
Продолжительность сценария	Без ограничений

Доступные плагины для GSG-8 GEN2 Safran:

SKY-PLG-IMU — эмуляция инерциальных датчиков;
SKY-PLG-RTK — Генерация RTCM-сообщений через виртуальную базовую станцию;
SKY-PLG-SDK — SDK для создания и интеграции пользовательских плагинов для Skydel.

Дополнительные функции для GSG-8 GEN2 Safran:

SKY-HIL — режим аппаратного обеспечения в контуре управления позволяет вводить информацию о траектории движения транспортного средства в режиме реального времени;
SKY-IQFILE — IQ-файл, позволяет сохранять сгенерированные IQ-данные в файл;
SKY-CSI — пользовательские сигналы, позволяющие в режиме реального времени имитировать пользовательские сигналы GNSS (пользовательскую модуляцию и навигационные сообщения).
