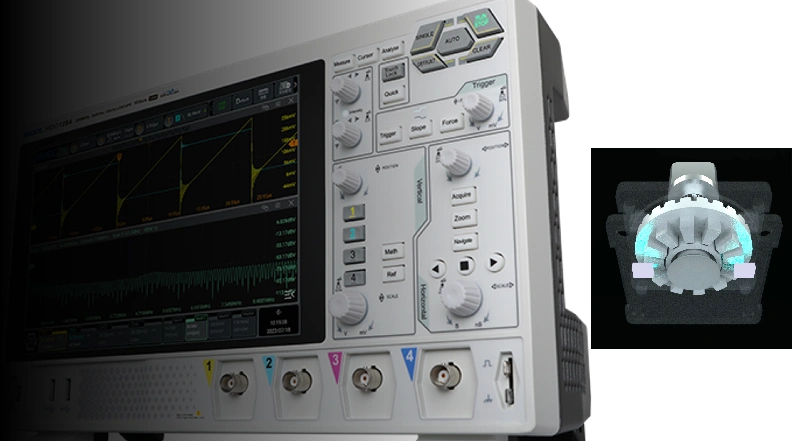

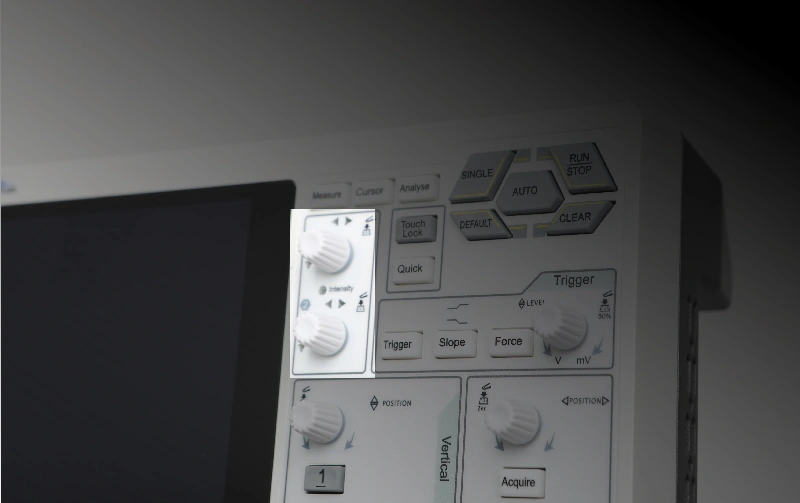

Характеристики:
| Полоса пропускания аналогового канала, (-3 дБ): | 200 МГц | |
| Максимальная глубина памяти | 25 млн. точек (1 канал) 10 млн. точек (2 канала) 1 млн. точек (4 канала) |
|
| Расчётное время нарастания (от 10% до 90%, типовое) | ≤1,75 нс | |
| Количество входных каналов | 4 аналоговых входа + 1 внешний вход запуска | |
| Режим выборки | Выборка в реальном времени | |
| Максимальная частота дискретизации | 2 Гвыб/с (1 канал) 1 Гвыб/с (при 2-х включенных каналах) 500 Гвыб/с (при 4-х включенных каналах) |
|
| Максимальная скорость захвата сигнала | 30 000 осц./сек (векторный режим) 500 000 осц./сек (режим UltraAcquire) |
|

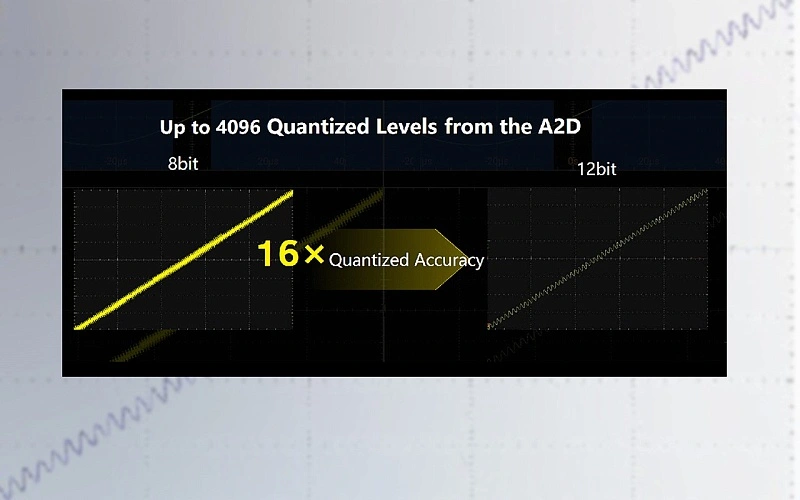

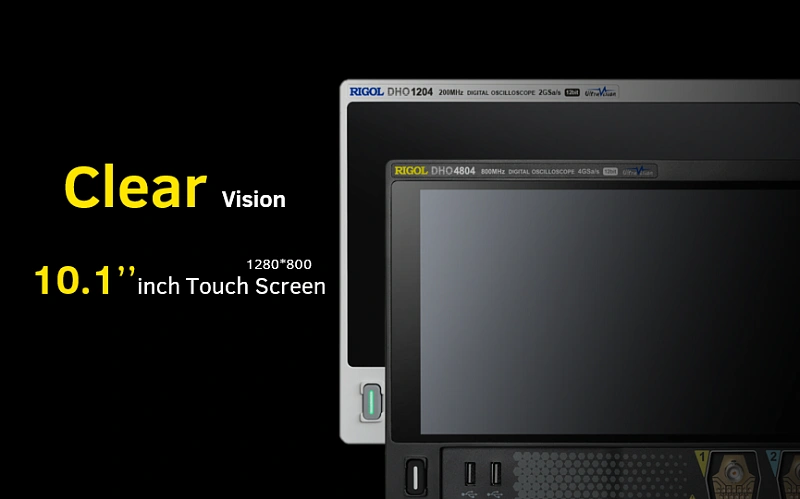

| Вертикальное разрешение (АЦП) | 12 бит | |
| Аппаратная запись и воспроизведение сигналов в реальном времени | Макс. 500 000 кадров | |
| Пиковый детектор | Захват глитчей длительностью от 2 нс | |
| Тип и размер встроенного дисплея | 10,1 дюймовый емкостный дисплей с функцией мультитач | |
| Разрешение дисплея | 1280 х 800 пикселей | |
| Система вертикального отклонения | ||
| Входная связь | По постоянному току, переменному току, заземление | |
| Входной импеданс | 1 МОм ± 1% | |
| Входная емкость | 19 пФ ± 3 пФ | |
| Настройка затухания пробника | 0,0001X, 0,0002X, 0,0005X, 0,001X, 0,002X, 0,005X, 0,01X, 0,02X, 0,05X, 0,1X, 0,2X, 0,5X, 1Х, 2Х, 5Х, 10Х, 20X, 50X, 100X, 200X, 500X, 1000X, 2000X, 5000X | |
| Максимальное входное напряжение, с пробником: | CAT I 300 В СКЗ, 400 В ПИК (DC+AC СКЗ) | |
| Эффективное разрешение | > 8 бит | |
| Чувствительность по вертикали: | ||
| 1 МОм | от 500 мкВ/дел до 10 В/дел | |
| Диапазон смещения по постоянному току: | ± 1 В (≥1 мВ/дел, ≤65 мВ/дел) ± 10 В (>65 мВ/дел, ≤270 мВ/дел) ± 20 В (>270 мВ/дел, ≤2,75 В/дел) ± 100 В (>2,75 В/дел,≤10 В/дел) |
|
| Динамический диапазон | ±4 делений (12 бит) | |
| Ограничение полосы пропускания, тип. | 20 МГц, полная полоса, для каждого канала в отдельности | |
| Точность усиления постоянного тока | 2% | |
| Точность смещения постоянного тока | ≤200 мВ/дел (±0,1 дел.±2 мВ±1,5% смещение) >200 мВ/дел (±0,1 дел.±2 мВ±1,0% смещение) |
|
| Изоляция между каналами | ≥100:1 | |
| Максимальное статическое напряжение на входном разъёме | ±8 кВ | |
| Шумовой порог, типовой (частота дискретизации 2Гвыб/с, глубина памяти 1 Мвыб, временная шкала 20 мск) | ||
| 500 мкВ/дел | 75 мкВ СКЗ | |
| 1 мВ/дел | 77 мкВ СКЗ | |
| 2 мВ/дел | 77 мкВ СКЗ | |
| 5 мВ/дел | 95 мкВ СКЗ | |
| 10 мВ/дел | 101 мкВ СКЗ | |
| 20 мВ/дел | 144 мкВ СКЗ | |
| 50 мВ/дел | 305 мкВ СКЗ | |
| 100 мВ/дел | 1,4 мВ СКЗ | |
| 200 мВ/дел | 1,8 мВ СКЗ | |
| 500 мВ/дел | 6 мВ СКЗ | |
| 1 В/дел | 7,9 мВ СКЗ | |
| 2 В/дел | 13 мВ СКЗ | |
| 5 В/дел | 49 мВ СКЗ | |
| 10 В/дел | 74 мВ СКЗ | |
| Горизонтальная развертка | ||
| Диапазон временной развертки | от 2 нс/дел до 1000 с/дел точная настройка |
|
| Разрешение по времени | 400 пс | |
| Точность временной развёртки | ±5 ppm ± 1 ppm/год | |
| Диапазон задержки временной развертки перед запуском после запуска |
-5 дел макс. 1 с или 100 дел (большее значение) |
|
| Точность измерения приращения временной развертки | ± (точность временной развертки × показание) ± (0,001 × ширина экрана) ± 50 пс | |
| Коррекция межканального смещения | ±100 нс, точность ±1 пс | |
| Задержка между каналами | ≤2 нс | |
| Горизонтальная развёртка | YT – по умолчанию XY – 1/2/3/4 каналы SCAN — временная развертка ≥ 200 мс/дел ROLL — временная развертка ≥ 50 мс/дел или ≥ 100 мс/дел (опция) путем регулировки горизонтальной развертки |
|
| Система сбора данных | ||
| Режим среднего значения, опционально | 2, 4, 8, 16…65536 | |
| Пиковое детектирование глитчей | 2 нс | |
| Режим высокого разрешения | 14 бит, 16 бит | |
| Скорость захвата сигналов | до 500 000 осц/с | |
| Система запуска | ||
| Источник сигнала запуска | Аналоговые каналы (1 – 4), внешний вход, питающая сеть переменного тока | |
| Режим запуска | Автоматический, нормальный, одиночный | |
| Диапазон удержания | От 8 нс до 10 с | |
| Полоса пропускания системы запуска: | ||
| внутренний источник запуска | Полоса пропускания аналоговых входов | |
| внешний вход запуска | 200 МГц | |
| Чувствительность системы запуска: | ||
| внутренний источник запуска | 0,5 деления; ≥50 мВ/дел 0,7 деления (с включенной системой шумоподавления) |
|
| внешний вход запуска | 200 мВ (пик-пик) (DC – 100 МГц); 500 мВ (пик-пик) (100 МГц – 200 МГц) |
|
| Вход внешнего запуска: Импеданс внешнего входа запуска Джиттер, тип |
1 МОм ±1%, BNC разъем < 1 нс СКЗ нормальный захват, триггер по фронту, уровень захвата триггера находится около 50% входного сигнала EXT |
|
| Диапазон установки порога срабатывания запуска: внутренний источник запуска внешний вход запуска питающая сеть переменного тока |
± 5 делений от центра экрана ± 5 В Фиксированное значение 40% — 60 % |
|
| Типы запуска | Запуск по фронту, по импульсу, по наклону, по видео, по шаблону, по продолжительности, по тайм-ауту, , по ранту, по окну, по усиановке/удержанию, по задержке, по N-му фронту, по I2C, по SPI, по RS232/UART, по CAN, по LIN | |
| Поиск и навигация | ||
| Тип | Фронт, импульс | |
| Источник | Аналоговый канал | |
| Отображение результатов | События просматриваются или экспортируется во внешнюю/внутреннюю память. | |
| Копирование | копирует настройки поиска из или в настройки триггера, включая настройки порога и условия поиска | |
| Навигация | По времени: просмотр полученных сигналов в хронологическом порядке. По событиям: используются элементы управления навигацией для автоматической прокрутки результатов поиска. По сегментам кадра: просмотр сегментов кадра, собранных в режиме покадровой съемки. |
|
| Измерение формы сигнала | ||
| Курсор | Количество курсоров: 2 пары курсоров по осям X и Y. Ручной режим: -Отклонение напряжения между курсорами (ΔY). -Отклонение по времени между курсорами (ΔX). -Обратная величина ΔX (Гц) (1/ΔX). Режим отслеживания: -Фиксация оси Y для отслеживания значений напряжения и времени точки формы сигнала по оси X. -Фиксация оси X для отслеживания значений напряжения и времени точки формы сигнала по оси Y. Автоматизированное измерение: -Позволяет отображать курсор во время автоматического измерения. Режим XY: -Измеряет параметры напряжения соответствующих сигналов канала в режиме временной базы XY. X = Канал 1, Y = Канал 2 |
|
| Автоматическое измерение | Количество измерений: -41 (в том числе до 14 измерений могут отображаться одновременно на экране). -Источник измерения: CH1 — CH4, Math1 — Math 4 -Диапазон измерений Основной вид, увеличение. Измерения: -Отображает 33 элемента измерения (вертикальные и горизонтальные) для текущего канала измерения; результаты измерений обновляются непрерывно. Вертикальные измерения: -Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid,Vlower, Vavg, VRMS, Per. VRMS, превышение, предварительная загрузка, область, периодическая область и среднеквадратичное значение переменного тока. Горизонтальные измерения: -период, частота, время нарастания, время спада, +ширина, -ширина, режим работы, -режим работы, количество положительных импульсов, количество отрицательных импульсов, количество нарастающих фронтов, количество падающих фронтов, Tvmax, Tvmin,+Скорость нарастания и -Скорость нарастания. Другие: -задержка (А↑-В↑), задержка (А↑-В↓), задержка (А↓-В↑), задержка(А↓-В↓), фаза (A↑-B↑), фаза(A↑-B↓), фаза (A↓-B↑), и фаза(A↓-B↓) Статистика: -элементы: текущее, среднее, максимальное, минимальное, стандартное отклонение, подсчёт. -Устанавливаемое статистическое время |
|
| Математическая обработка сигналов | ||
| Количество математических функций | Отображает 4 математические функции одновременно | |
| Арифметика | A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Lg,Ln, Exp, Sqrt, Abs, AX+B, LowPass, HighPass, BandPass,BandStop | |
| Цветовая гамма | Поддержка БПФ. | |
| БПФ | -Размер записи: до 1 Mточек -Тип окна: Прямоугольная, Блэкмана-Харриса, Хэннинга (по умолчанию), Хемминга, плоская вершина и треугольник. -Поиск по пиковым значениям: Максимум до 15 пиков, подтвержденных устанавливаемым порогом и порогом смещения, установленным пользователем. |
|
| Анализ осциллограмм | ||
| Запись сигналов | Сохранение тестируемого сигнала в сегментах в соответствии с событиями триггера, т.е. сохранять все данные выборки сигнала в виде сегмента в ОЗУ для каждого события запуска. Максимальное количество сегментов: до 500 000. Источник сигнала: Все аналоговые каналы. Анализ: Поддержка воспроизведения кадр за кадром или непрерывного воспроизведения; способен вычислять, измерять и декодировать воспроизводимые сигналы. |
|
| Тест «Годен/Не годен» | Сравнение тестируемого сигнала с маской, определенной пользователем, чтобы предоставить результаты тестирования: количество успешных тестов, неудачных тестов и общее количество тестов. Событие «Годен/Не годен» может включать немедленную остановку захвата, звуковой сигнал и снимок экрана. Источник сигнала: Все аналоговые каналы. |
|
| Цветовая гамма | Обеспечение трехмерного представления для сигналов цветовой градации, цветовая градация более 16, отображение 256-уровневой цветовой шкалы | |
| Последовательное декодирование | ||
| Количество декодеров | 4, поддержка одновременно четырех типа протоколов | |
| Тип декодируемых каналов | Стандарт: Parallel, RS232/UART, I²C, SPI, CAN, LIN | |
| Автоматическое масштабирование | ||
| Автоматическое масштабирование | минимального напряжения более 10 мВ ПИК-ПИК, рабочий цикл более 1% и частоты более 35 Гц. | |
| Цифровой вольтметр | ||
| Цифровой вольтметр | 4 разряда, измерение напряжения постоянного и переменного тока | |
| Функции вольтметра | Измерение напряжения постоянного тока; измерение напряжения переменного тока + среднеквадратичное значение напряжения постоянного тока; измерение среднеквадратичного значения напряжения переменного тока |
|

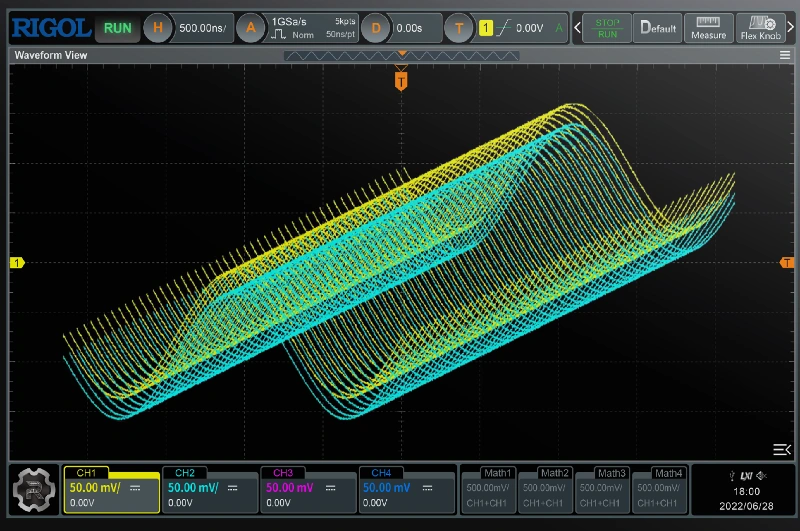

| Высокоточный частотомер | ||
| Высокоточный частотомер | от 3 до 6 разрядов (устанавливаемое пользователем) | |
| Функции частотомера | измерение частоты, периода, сумматор | |
| Частотный диапазон частотомера | от 0 до 200 МГц | |
| Сумматор | до 48 разрядов | |
| Набор команд | ||
| Поддержка формата команд | SCPI (IEEE488.2) | |
| Общие характеристики | ||
| Тип и размер встроенного дисплея | 10,1-дюймовый сенсорный дисплей с управлением «Multi-Touch» | |
| Разрешение встроенного дисплея | 1280 х 800 пикселей, 16:9 | |
| Масштабная сетка | 10 делений по вертикали х 8 делений по горизонтали | |
| Послесвечение | Выключено; Бесконечное послесвечение; Настраиваемое послесвечение (от 100 мс до 10 с) |
|

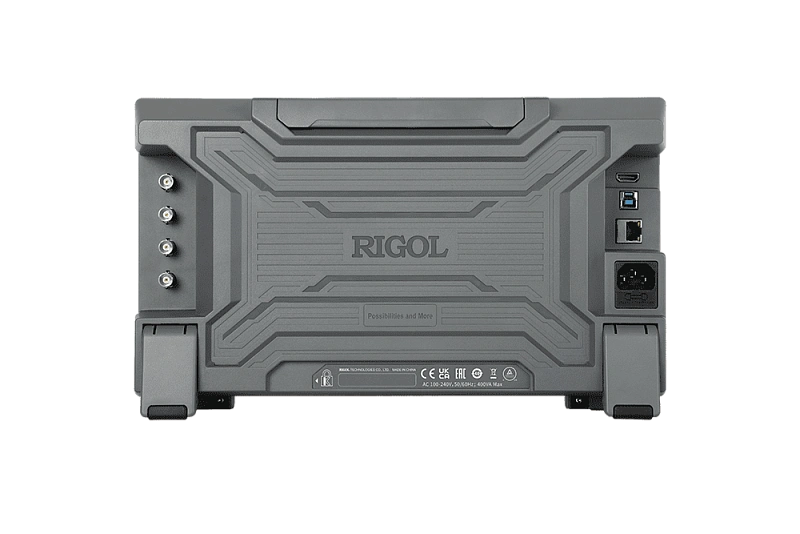

| Яркость | 256 уровней интенсивности (LCD, HDMI). | |
| Процессор | Cortex-A72, 1,8 ГГц, шесть ядер | |
| Объем системной памяти | 4 ГБ RAM | |
| Операционная система | Android | |
| Внутренняя энергонезависимая память | 8 ГБ | |
| Интерфейсы связи | USB 3.0 host, device, LAN 10/100/1000 Base-T LXI-C, Web Control | |
| Видеовыход | HDMI 1.4 | |
| Вход/выход частоты опорного генератора | 10 МГц ± 10 ppm, BNC | |
| Выход меандра (калибровка пробников) | 1 кГц, амплитуда 0,3 В, прямоугольный сигнал | |
| Напряжение и сила тока сети питания | 100 В – 240 В, 50 – 60 Гц | |
| Максимальная потребляемая мощность | 400 ВА | |
| Диапазон рабочих температур | От 0℃ до +50℃ | |
| Диапазон температур хранения | От -30℃ до +60℃ | |
| Относительная влажность | Не более 90% | |
| Габаритные размеры (ШхВхГ) | 358,14 х 214,72 х 120,62 мм | |
| Высота для монтажа в измерительную стойку | 5 U | |
| Вес | 3,8 кг | |
Комплектация:
- Осциллограф DHO1204U;
- Шнур питания;
- Пассивный пробник PVP2350 (350 МГц) – 4 шт.;
- USB-кабель.
Опции модернизации HDO1102
| Название опции | Что входит |
|---|---|
| DHO1000U-RLU | Расширение максимальной глубины памяти записи с 25 Мвыб/1 канал до 50 Мвыб/1 канал |
Пробники
| Пассивные пробники | |
| PVP2150 | Пассивный пробник (10X, 150 МГц) |
| PVP2350 | Пассивный пробник (10X, 350 МГц) |
| PVP3150 | Пассивный пробник (10X, 150 МГц) |
| RP3500A | Пассивный пробник (10X, 500 МГц) |
| Высоковольтные пробники | |
| RP1010H | Высоковольтный пробник (1000X, 10 кВ (DC), 20 кВ пик-пик (AC), 40 МГц) |
| RP1018H | Высоковольтный пробник (1000X, 12 кВ скз (AC), 150 МГц) |
| RP1300H | Высоковольтный пробник (100X, 1500 (DC+AC), 300 МГц) |
| Высоковольтные активные дифференциальные пробники | |
| PHA0150 | Высоковольтный дифференциальный пробник (1500 В, 70 МГц) |
| PHA1150 | Высоковольтный дифференциальный пробник (1500 В, 100 МГц) |
| PHA2150 | Высоковольтный дифференциальный пробник (500Х, 1500 В, 200 МГц) |
| RP1025D | Высоковольтный дифференциальный пробник (1400 В (DC+AC пик-пик ), 25 МГц) |
| RP1050D | Высоковольтный дифференциальный пробник (7000 В (DC+AC пик-пик ), 50 МГц) |
| RP1100D | Высоковольтный дифференциальный пробник (7000 В (DC+AC пик-пик ), 100 МГц) |
| Токовые пробники | |
| RP1001C | Токовый пробник (300 кГц, 70 A СКЗ) |
| RP1002C | Токовый пробник (1 МГц, 50 A СКЗ) |
| RP1003C | Токовый пробник (50 МГц, 30 A СКЗ) |
| RP1004C | Токовый пробник (100 МГц, 30 A СКЗ) |
| RP1005C | Токовый пробник (10 МГц, 150 A СКЗ) |
| RP1006C | Токовый пробник (2 МГц, 500 A СКЗ) |
| RP1000P | Источник питания для токовых пробников RP1003C, RP1004C, RP1005C, RP1006C |
