Цифровой осциллограф RIGOL DS81304

Цифровой осциллограф RIGOL DS81304 — это флагманская модель на базе новейшей платформы Station MAX® II с архитектурой UltraVision III, разработанной инженерами RIGOL. Прибор обеспечивает непревзойдённые характеристики для лабораторий, НИОКР, промышленного производства и учебных центров.

Ключевые преимущества:

• Полоса пропускания: до 13 ГГц для точного захвата ВЧ/СВЧ сигналов.
• Частота дискретизации: до 40 Гвыб/с на канал, общая скорость 160 Гвыб/с.
•  Глубина памяти: до 4 ГБ на канал (опция), обеспечивая длительное наблюдение без потери детализации.
•  Разрешение: регулируемое от 8 до 16 бит для высокоточной визуализации сигналов.

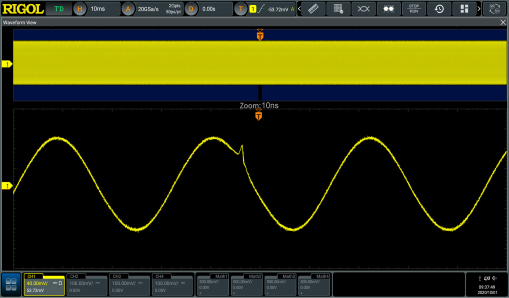

• Скорость захвата: более 500 000 осц/с, до 2 000 000 кадров записи/воспроизведения в реальном времени.
• Функции в одном приборе: осциллограф, вольтметр, частотомер, сумматор и анализатор протоколов (опционально).
• Продвинутый анализ: джиттер, глазковые диаграммы, тесты на соответствие DDR3, USB 2.0, Ethernet, а также декодирование CAN, LIN, FlexRay, I²C, SPI, RS232, MIL-STD-1553 и др.

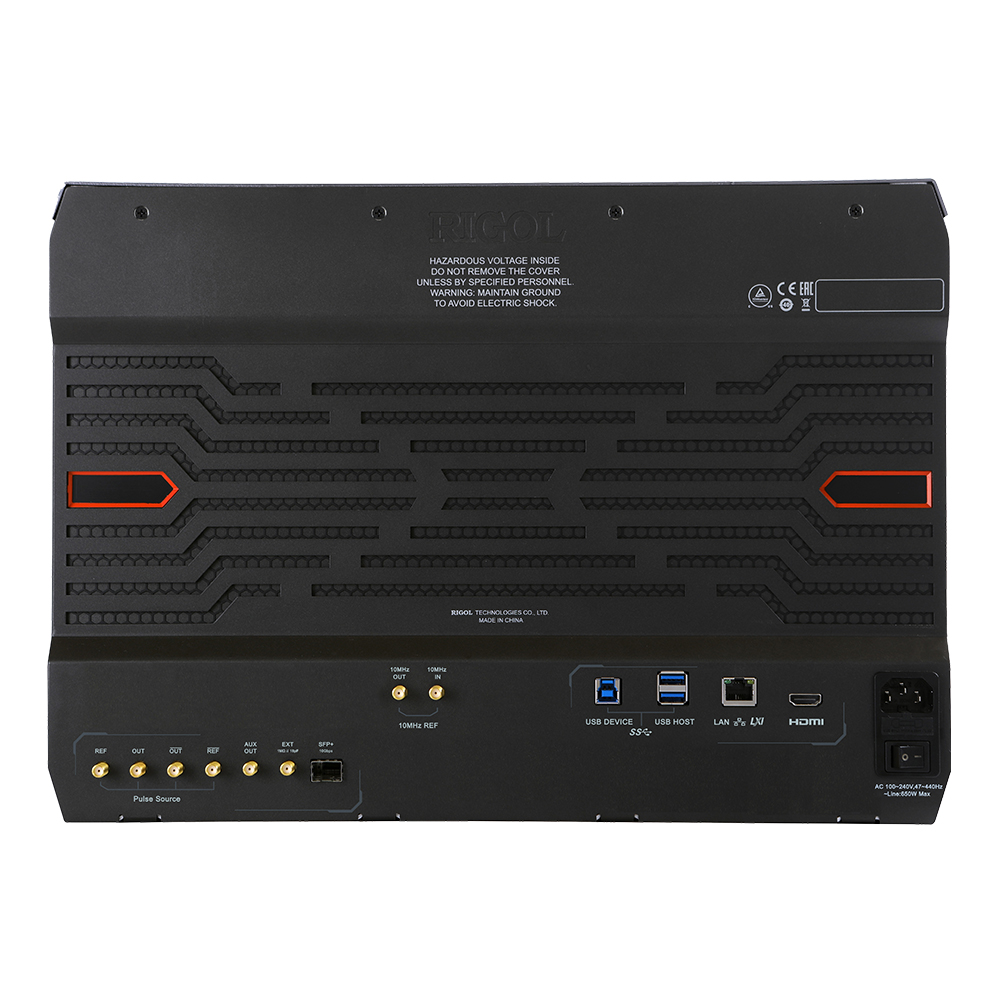

• Интерфейсы: USB 3.0, LAN, HDMI, Web Control, вход/выход опорного генератора.

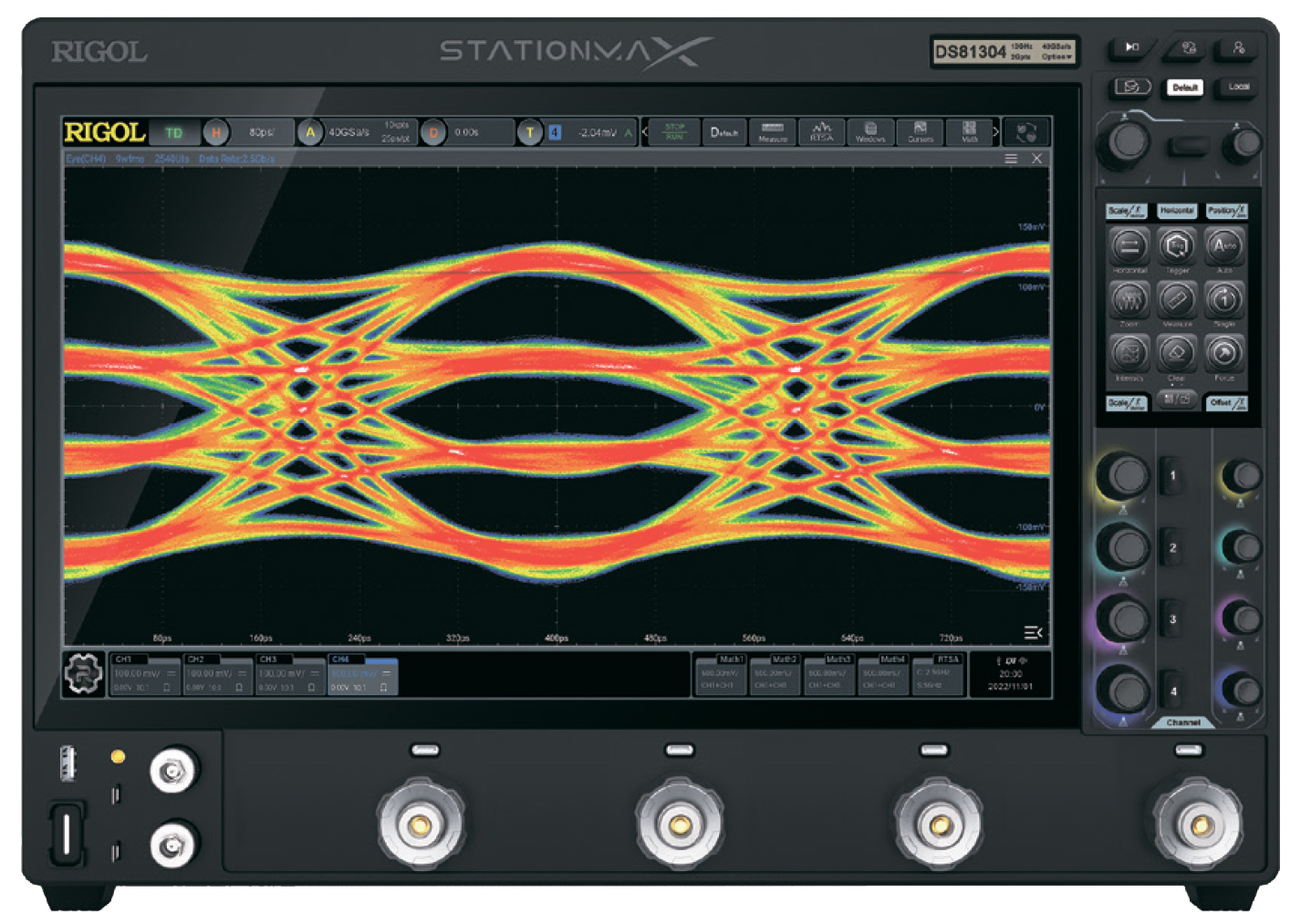

• Дисплей: 15,6″ сенсорный Full HD с наклоном и дополнительный 3,5″ экран для быстрого доступа к функциям.

Области применения:

•  Разработка и отладка высокочастотных устройств.
•  Анализ цифровых и аналоговых протоколов.
•  Лабораторные исследования и обучение.

Технические характеристики:

• •  Каналы: 4 аналоговых + 1 внешний вход синхронизации.
  •  Диапазон чувствительности: 1 мВ/дел – 1 В/дел (50 Ω).
  •  Входной импеданс: 50 Ω ± 3%.
  •  Диапазон временной развёртки: 20 пс/дел – 1000 с/дел.
  •  Пиковый детектор: до 100 пс.
  •  ОС: Android, память 128 ГБ, RAM 4 ГБ.
  •  Питание: 100–240 В, до 1600 Вт.
  •  Габариты: 448×310×522,6 мм, вес 28 кг.
  •  Комплектация: осциллограф, кабель питания, USB-кабель.
  • Страна происхождения: Китай.

RIGOL DS81304

 — это инструмент для тех, кто ценит максимальную точность, глубину анализа и функционал, обеспечивающий конкурентное преимущество в разработке и тестировании электроники.
