Анализатор спектра реального времени с трекинг-генератором и векторным анализатором цепей

Анализатор спектра реального времени Rigol RSA5065N — передовое решение для профессионального анализа и измерения радиочастотных сигналов с диапазоном частот до 6,5 ГГц. Высокая точность, функциональность и многообразие возможностей делают этот прибор незаменимым в телекоммуникациях, радиоэлектронике, НИОКР и сервисном обслуживании.

Уникальная технология реального времени позволяет выявлять и анализировать кратковременные и пиковые сигналы с максимальной скоростью и точностью, чего невозможно добиться на традиционных анализаторах. Встроенный трекинг-генератор расширяет возможности тестирования фильтров и усилителей, позволяя проводить измерения коэффициента передачи и отражения с минимальными затратами времени.

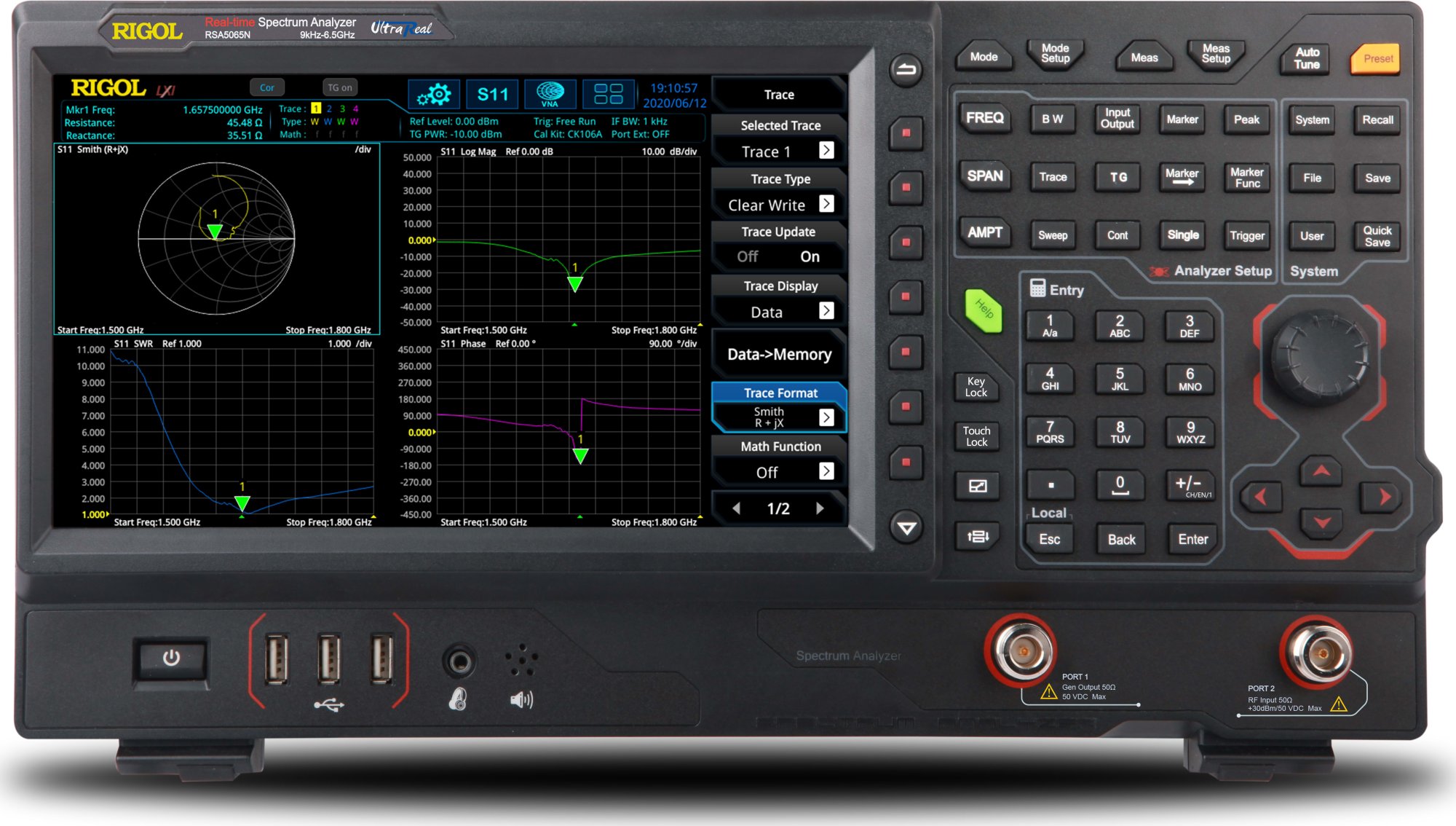

Кроме того, RSA5065N оснащён векторным анализатором цепей (VNA), который обеспечивает глубокий анализ комплексных характеристик устройств и цепей — включая параметры S-параметров, фазу, импеданс и другие критически важные параметры в радиочастотных системах.

Основные технологические преимущества RSA5065N:

• Реальный временной режим анализа — с пропускной способностью FFT до 40 МГц, позволяющий видеть сигналы, которые традиционные анализаторы спектра просто не фиксируют. Это особенно важно при поиске и анализе импульсных и быстроменяющихся сигналов.
• Высокая чувствительность и динамический диапазон — до 140 дБ динамического диапазона с функцией подавления несущей, что позволяет обнаруживать слабые сигналы даже в условиях сильных помех.

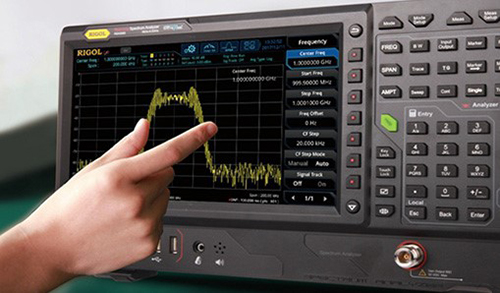

• Интуитивный и современный интерфейс — цветной сенсорный экран 10,1″  1024 х 600 пикселей, с удобным меню, упрощающим настройку и визуализацию данных.
• Разнообразие встроенных функций — автоматический поиск пиков, измерение параметров спектра, спектрограмма, встроенные демодуляторы AM/FM/PM, возможность сохранения и передачи данных через USB и LAN.
• Компактный и надёжный корпус — современный дизайн и высокая мобильность, что удобно для использования как в стационарных лабораториях, так и в полевых условиях.
• Совместимость с ПО RIGOL и возможность удалённого управления — облегчает интеграцию прибора в существующие системы тестирования и автоматизации.

Технические характеристики:

• Размеры: 410*224*135
• Диапазон частот: 9 кГц — 6,5 ГГц.
• Полоса пропускания FFT реального времени: 40 МГц.
• Минимальный уровень шума: –162 дБм/Гц.
• Точность измерения амплитуды: ±0,8 дБ.
• Трекинг-генератор: 9 кГц — 6,5 ГГц, уровень выходного сигнала –5 до +10 дБм.
• Векторный анализатор цепей: 1-портовый VNA, диапазон 9 кГц — 6,5 ГГц.
• Диапазон рабочих температур — от 0 до 50 °C.
• Быстрое обнаружение и запись пиковых сигналов.
• Высокое разрешение экрана с сенсорным управлением и удобным интерфейсом.
• Разнообразные интерфейсы: USB, LAN, VGA, для интеграции в лабораторные системы.
• Память: внутренняя: 512 Мб, внешняя: USB-флэш накопитель
• Масса — 4, 95 кг.

Удобство использования обеспечивается интуитивно понятным меню, возможностью сохранения и экспорта данных, а также широким набором встроенных функций анализа — включая демодуляцию, измерение и статистику.

Rigol RSA5065N — это надёжный и многофункциональный инструмент, который оптимизирует процесс тестирования, улучшает качество диагностики и повышает производительность работы специалистов всех уровней.

Производитель: RIGOL

Тип прибора: Анализатор спектра

Диапазон частот: 9 кГц – 6,5 ГГц

Тип анализа: Реального времени

Интерфейсы: USB, LAN, HDMI (если есть)

Назначение: Лаборатории / R&D / Промышленность

Страна производства — Китай.

Комплектация: анализатор спектра, краткое руководство, кабель питания
