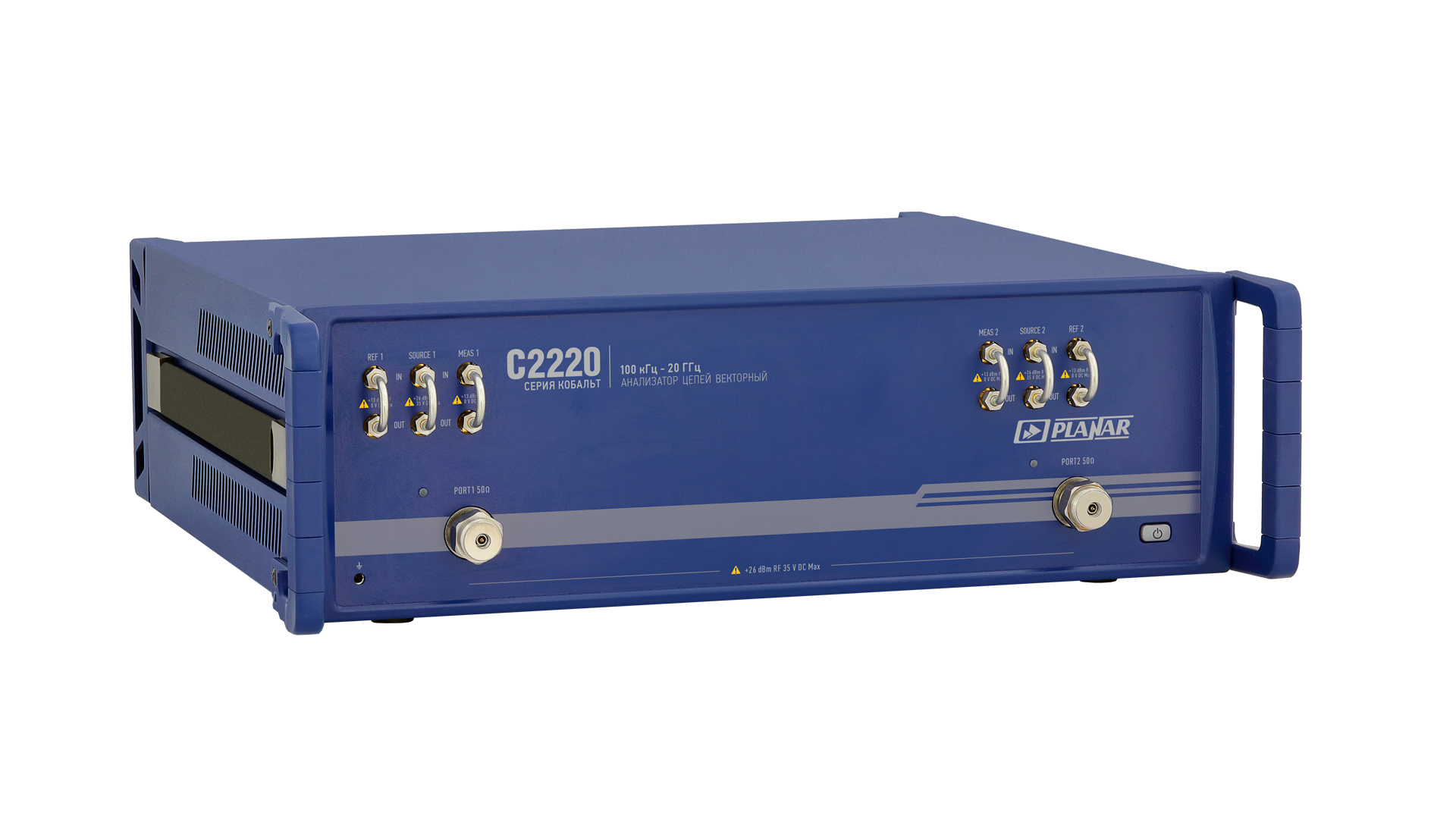

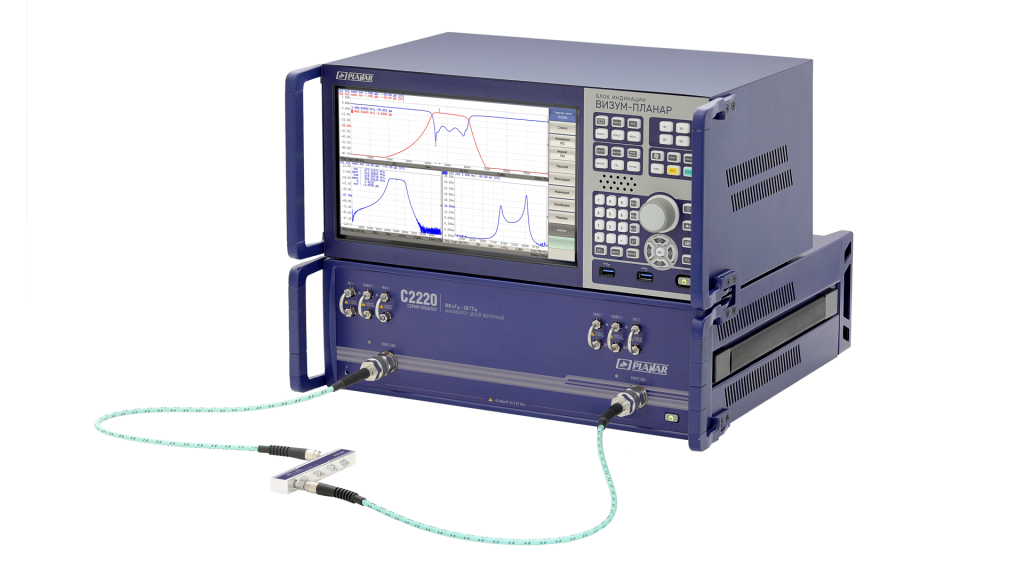

Анализатор цепей векторный C2220

Векторный анализатор цепей C2220 — 2-порта, 100 кГц–20 ГГц

Быстродействие лаборатории — по цене производственной линии.
Диапазон 100 кГц–20 ГГц, 2 порта NMD 3.5 мм, 12 мкс/точка, уровень источника −60…+10 дБм. Типовой динамический диапазон до 145 дБ (min по паспорту: 140 дБ). Совместим с профессиональным ПО S2VNA, режим Direct Receiver Access для встраивания в стенды и спец. тракты. Гарантия 3 года.

Ключевые преимущества:

• Широкий рабочий диапазон 100 кГц–20 ГГц для задач от НЧ трактов до СВЧ фильтров, антенных трактов и активных компонентов.
• Скорость измерений: от 12 мкс/точка — ускоряет серию прогонов, автоматизацию и ОТК.
• Большой динамический диапазон: тип. 145 дБ, при этом в паспорте нормирован минимум 140 дБ (IF BW = 1 Гц) — честные цифры под реальную метрологию.
• Гибкая мощность источника: −60…+10 дБм с шагом 0,05 дБ — безопасно для чувствительных DUT и достаточно для активных трактов.
• Direct Receiver Access (прямой доступ к приёмникам): подключайте внешние аттенюаторы/УВЧ/фильтры, снимайте абсолютные мощности на приёмниках и решайте «нетиповые» задачи.
• Профессиональная калибровка SOLT/TRL, временная область, балансные измерения, измерение смесителей (по опциям) — полный инструментарий инженера СВЧ.
• Гарантия 3 года от производителя.

Основные характеристики:

• Порты / разъёмы: 2 порта, NMD 3.5 мм (вилка), 50 Ом.
• Диапазон частот: 0,1 МГц…20 ГГц.
• Скорость: 12 мкс/точка; до 500 001 точек в трассе.
• Динамический диапазон: тип. 145 дБ; норм. (min) 140 дБ для C2220.
• Выходная мощность: −60…+10 дБм; точность установки ±1,5 дБ.

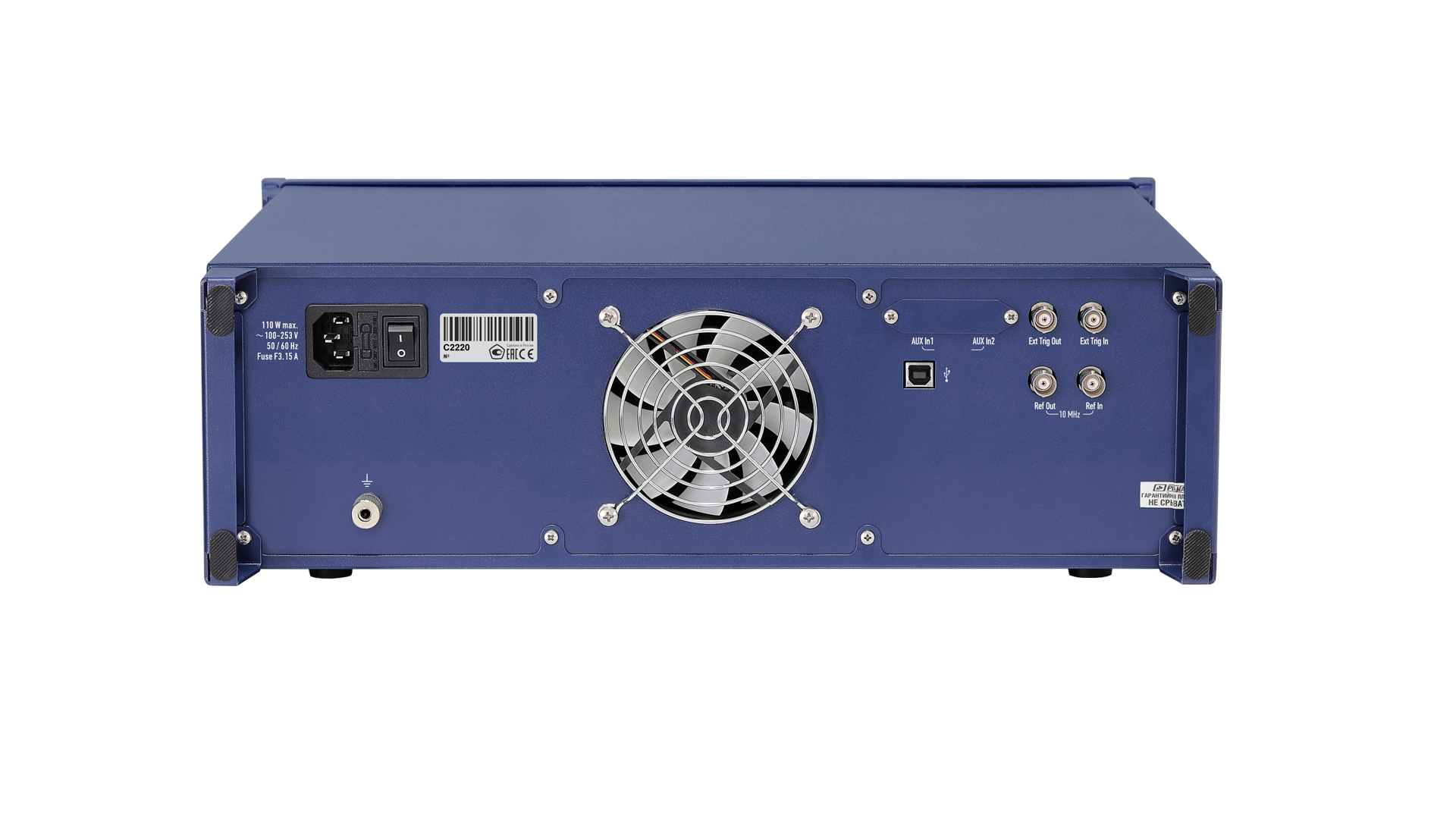

• Габариты/масса: 430×440×140 мм; ~14 кг — формат «полный 19″ шкаф».

ПО, режимы и опции:

• ПО S2VNA под Windows (опционально Linux) с SCPI/TCP-Socket/COM-интерфейсом для автоматизации.
• Режимы: S-параметры, временная область (TD-20), балансные измерения, анализ устройств с переносом частоты — скалярный/векторный (опции MXR-20), маркеры, математические операции, встраивание/исключение цепей.

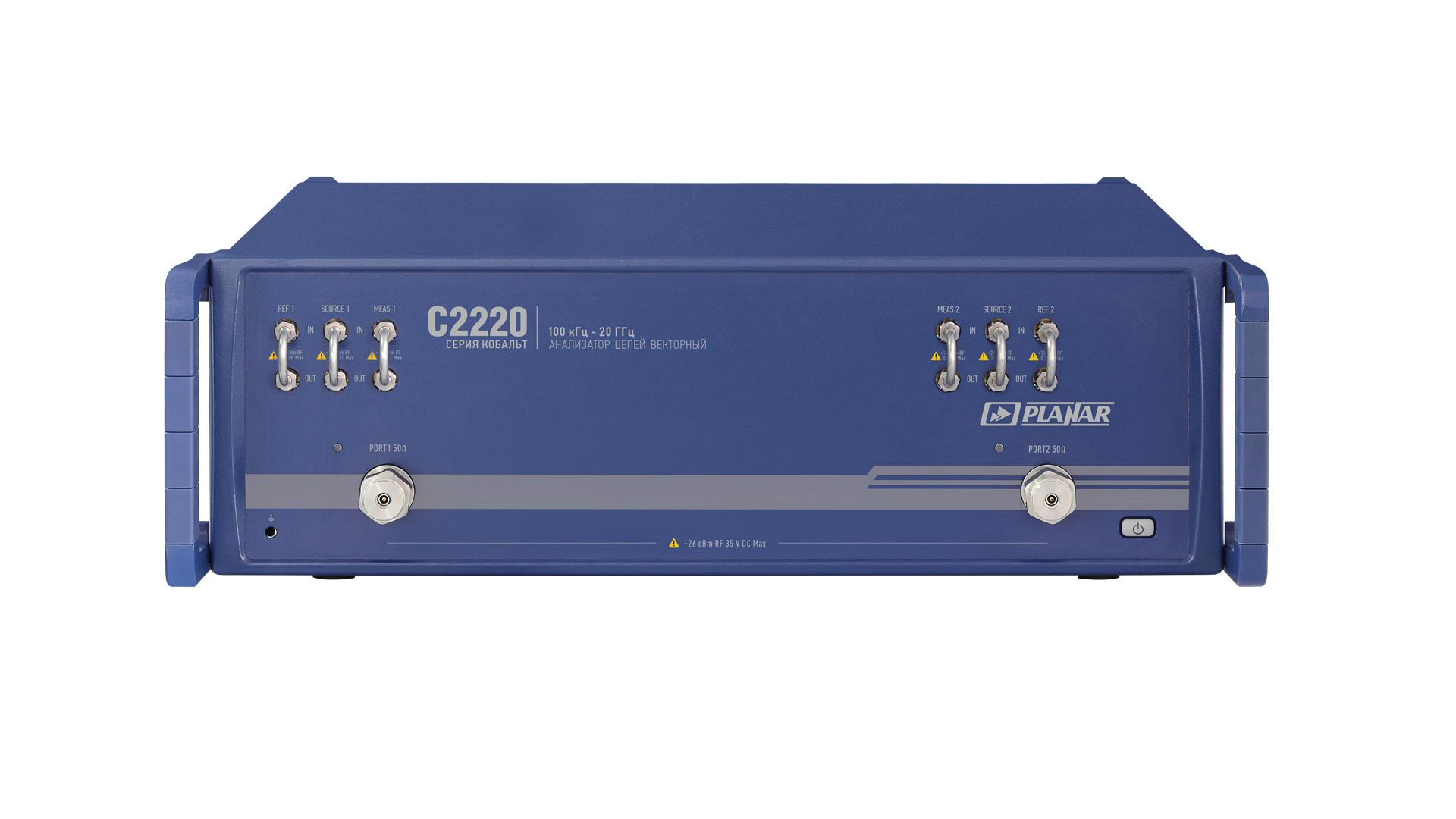

• Поддержка Direct Receiver Access через фронтальные перемычки (аппаратно) и через меню ПО (программно).

Применение:

Фильтры/фильтрокомпенсаторы, согласующие цепи, антенны/фидеры, усилители и смесители, ОТК/НИОКР, построение автоматизированных стендов с синхронизацией и внешней опорой 10 МГц.
