Учебно-практический стенд «Рабочее место радиомонтажника», стендовое исполнение РМР-МАХ-КОМФОРТ-ВЕНТ-НАСТОЛ

Учебно-практический стенд «Рабочее место радиомонтажника» РМР-MAX-КОМФОРТ-ВЕНТ-НАСТОЛ — современный учебный комплекс для проведения практических занятий по радиомонтажу, электронике, пайке электронных компонентов и изучению основ радиоэлектронных систем. Оборудование предназначено для оснащения учебных лабораторий колледжей, техникумов, вузов, центров профессионального обучения и специализированных учебных классов.

Учебный стенд обеспечивает организацию полноценного рабочего пространства для выполнения радиомонтажных и электромонтажных работ различной сложности. Комплекс позволяет изучать методы сборки электронных схем, монтаж радиоэлектронных компонентов, работу с печатными платами, диагностику и ремонт электронных устройств. Наличие вентиляционной системы способствует повышению безопасности и комфорта во время выполнения работ, связанных с пайкой и обработкой электронных компонентов.

Конструкция рабочего места разработана с учетом эргономики и требований к современным учебным лабораториям. Стенд обеспечивает удобное размещение инструментов, измерительных приборов и элементов радиоэлектроники, что способствует повышению эффективности учебного процесса и развитию практических навыков.

Учебно-практический стенд применяется для подготовки специалистов в области радиоэлектроники, электротехники, микроэлектроники, приборостроения и технического обслуживания электронного оборудования. Работа с оборудованием позволяет получить навыки, востребованные в промышленности, производстве и сфере обслуживания электронных устройств.

Преимущества:

• эргономичное рабочее место радиомонтажника;
• встроенная система вентиляции;
• организация комфортного рабочего пространства;
• проведение практических занятий по пайке и монтажу;
• работа с печатными платами и электронными компонентами;
• подходит для учебных лабораторий и образовательных учреждений;
• повышение безопасности при выполнении работ.

Автоматизация в производстве микро- и радио- аппаратуры занимает большую часть процесса, но все же остаются операции, выполнить которые можно только вручную. При этом не должны отступить на второй план такие факторы как технологичность, надежность и скорость. Поэтому есть отдельное направление в электронике, которое занимается технологиями пайки и радиомонтажа. Отдельно стоит отметить такое направление как ремонт радиоаппаратуры. Автоматизировать данный процесс практически не возможно, а человек производящий ремонт должен быть специалистом в схемотехнике и электронике, а также владеть всеми навыками радиомонтажника.
Для изучения правил пайки, монтажа и ремонта радиоэлектронных компонент и устройств, а также получению практических навыков в этой области предназначен данный стенд.

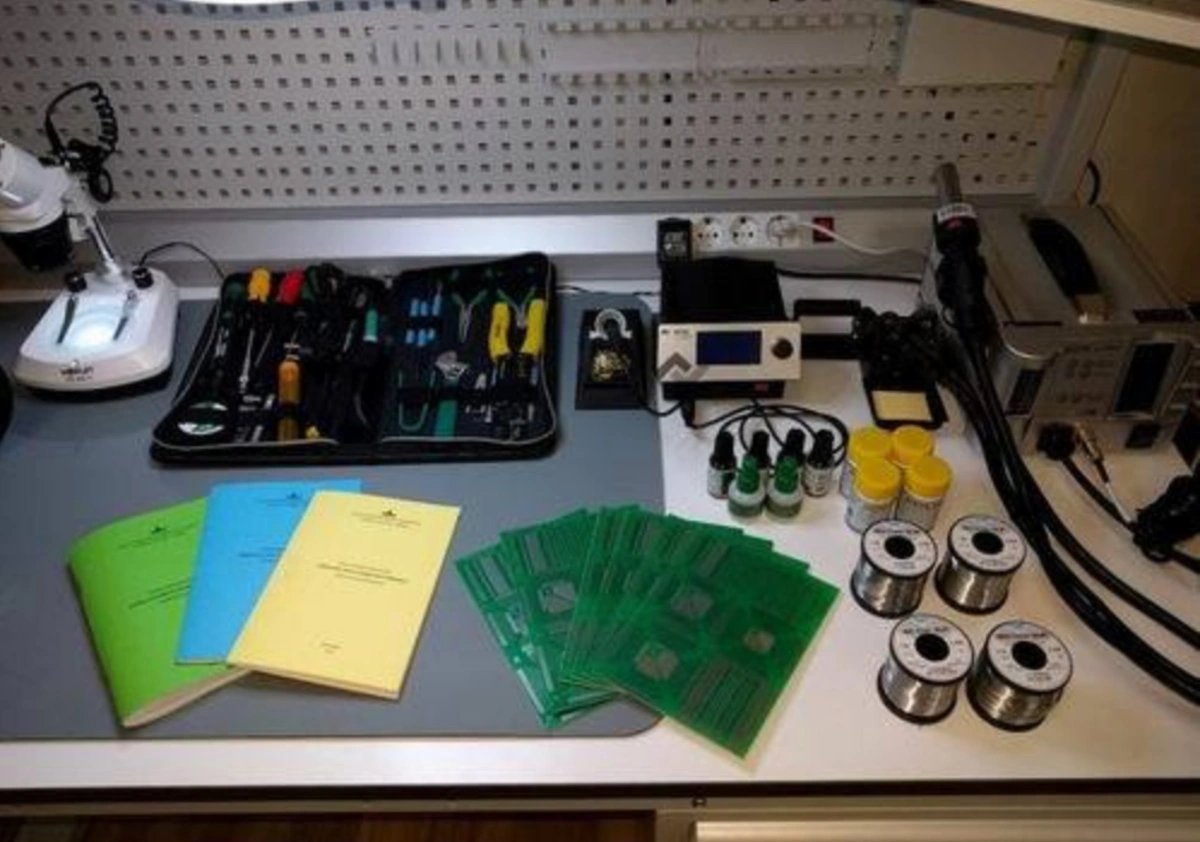

Состав:

Мебельная основа
1. Стол и кресло.
2. Верхняя полка для оборудования.
3. Освещение рабочей поверхности.
4. Панель электромонтажная.
5. Подвесная тумба.
6. Держатель для пинцетов и инструмента с тонкими ручками.
7. Держатель для отверток любого размера.
8. Держатель для мелкого инструмента.
9. Держатель для любого инструмента.
10. Узел заземления.
11. Браслет антистатический.
12. Антистатический настольный комплект.
13. Бестеневшая лампа с увеличительной линзой.
14. Модуль управления питанием стенда.

Инструментальная часть
15. Многофункциональная станция.
16. Набор инструментов (29 предметов).
17. Держатель печатных плат отечественный.
18. Мультиметр цифровой.

Расходные материалы
19. Набор тренировочных печатных плат.
20. Припой двух различных видов.
21. Флюс трёх различных видов.

Система вентиляции
22. Настольный дымоуловитель.

Методическая часть
23. Методическое пособие, включающее в себя теоретический и лабораторно-практические разделы.

Перечень лабораторно-практических работ

1. Ознакомление с инструментальным составом учебного стенда и изучение возможностей и функций выполняемых тем или иным оборудованием.
2. Принципиальная (полная) электрическая схема. Схема соединений (монтажная). Электромонтажный чертеж. Особенности и правила чтения.
3. Флюсы и припои. Особенности и область применения. Удаление остатков флюса и других продуктов пайки с печатной платы.
4. Монтажные провода. Типы. Правила монтажа и демонтажа.
5. Печатные платы. Типы. Основные понятия и особенности.
6. Монтаж навесных элементов. Особенности монтажа и маркировки. Формовка выводов. Монтаж и демонтаж в печатную плату. Отмывка.
7. Монтаж элементов и микросхем с выводами сквозь печатную плату. Основные типы корпусов. Особенности монтажа и маркировки. Формовка выводов. Монтаж и демонтаж в печатную плату. Отмывка.
8. Монтаж элементов и микросхем с выводами на поверхность печатной платы. Основные типы корпусов. Особенности монтажа и маркировки. Формовка выводов. Монтаж и демонтаж на печатную плату. Отмывка.
9. Монтаж безвыходных элементов на поверхность печатной платы. Основные типы корпусов. Особенности монтажа и маркировки. Формовка выводов. Монтаж и демонтаж на печатную плату. Отмывка.
10. Монтаж безвыходных микросхем на поверхность печатной платы. Основные типы корпусов. Особенности монтажа и маркировки. Формовка выводов. Монтаж и демонтаж на печатную плату. Отмывка.
