Паяльная станция для BGA корпусов представляет собой компактное решение для высокоточной инфракрасной пайки и демонтажа. ИК паяльная станция предназначена для производства и ремонта современных электронных устройств с высокой плотностью монтажа элементов на печатную плату (сотовые телефоны, компьютеры и периферия, промышленные контроллеры, миниатюрная и портативная аппаратура).

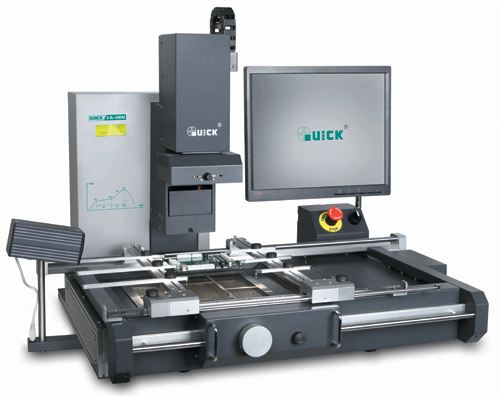

EA-H00 QUICK ИК паяльная станция — компактная инфракрасная система QUICK EA-H00 для профессионального перепаивания BGA, CSP, QFN чипов на печатных платах до 250×300 мм с точным нижним ИК нагревом и визуальным контролем. Автоматическая паяльная станция QUICK EA-H00 BGA оснащена вакуумным подъемником, цифровым PID термоконтролем и программируемыми профилями, идеальна для ремонта смартфонов, ноутбуков и консольных плат в сервисных центрах. ИК паяльник QUICK EA-H00 обеспечивает равномерный нагрев без деформации PCB, роботизированная BGA станция для высокоточного ремонта электроники гарантирует стабильность температуры и простоту эксплуатации.

Инфракрасная паяльная станция BGA QUICK EA-H00 имеет систему управления верхнего ИК излучателя, что позволяет точно устанавливать площадь основного прогрева, т.е. осуществлять прогрев только нужного компонента или группы компонентов, при этом остальные компоненты интенсивному разогреву не подвергаются, это предупреждает их возможную деградацию.

Особенности автоматической паяльной станции QUICK EA-H00:

Система управления верхним и нижним нагревателем позволяет управлять процессом пайки с помощью ПО. Устройство подключается к компьютеру с помощью IRSoft для записи и анализа процесса пайки, а также формирования и отображения графика температуры.
Инфракрасный высокоточный датчик температуры определяет температуру поверхности BGA корпуса. Таким образом, замкнутая система управления обеспечивает равномерное распределение тепла в инфракрасной ремонтной паяльной станции для BGA корпусов.
Для получения визуализации процесса пайки используется камера RPC (опция), которая также предназначена для управления процессом оплавления припоя BGA.
Паяльная станция BGA QUICK EA-H00 поставляется с различными видами легкозаменяемых насадок.
Возможность перемещения положения печатной платы по оси X в зависимости от позиционирования BGA для более корректного предварительного нагрева инфракрасным нагревателем.

Технические характеристики паяльно-ремонтной станции QUICK EA-H00:

Общая мощность	2400 Вт
Мощность нижнего ИК-излучателя	1600 Вт (400 Вт×4, длинноволновый инфракрасный нагреватель)
Мощность нижнего ИК-излучателя	2000 Вт (200 Вт×4, длинноволновая инфракрасная греющая трубка, дополнительно)
Мощность верхнего ИК-излучателя	720 Вт (120 Вт×6, инфракрасные нагревательные трубки, длина волны: 2-8 мкм)
Апертура верхнего ИК-излучателя	20-60 мм(регулирование по осям X, Y)
Время нагрева верхнего излучателя	Около 10сек (комнатная температура-230℃)
Размеры нижнего ИК-излучателя	290×290 мм
Максимальный размер печатной платы	400×400 мм
Интерфейс	USB (соединение с ПК)
Температурный датчик	Бесконтактный инфракрасный
Двигатель	Шаговый двигатель
Вес	40 кг
Размеры (Д×В×Ш)	850×650×730 мм
Камера визуализации процесса пайки RPC Формат PAL	Увеличение 22*10 раз
Камера визуализации процесса пайки RPC Формат PAL	Горизонтальное разрешение: 480 линий
