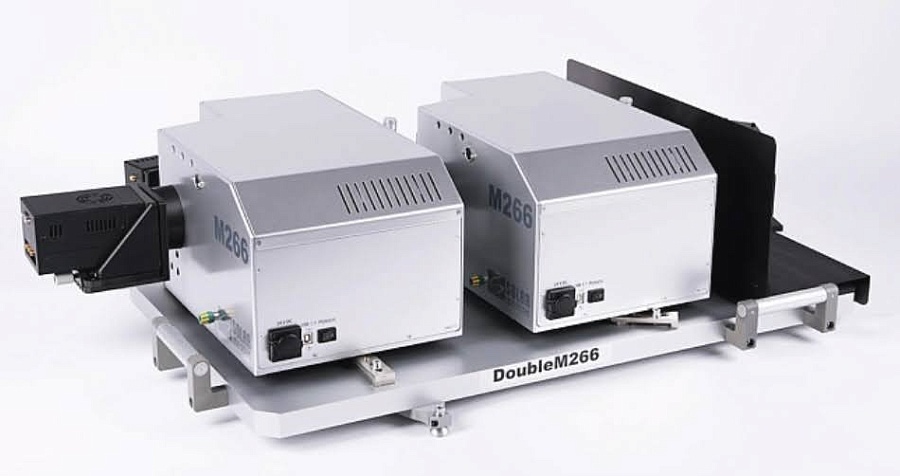

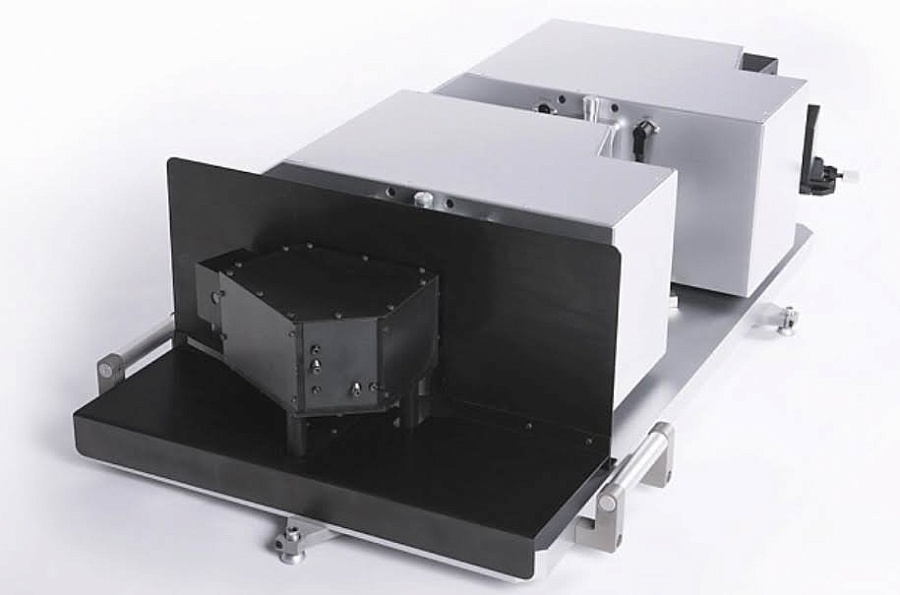

Двойной спектрограф-монохроматор на базе M266 Double M266

Двойной спектрограф-монохроматор на базе M266 Double M266 (нч/ВЧ режимы) — высокопроизводительный LSI-аддитивно-субтрактивный инструмент для сверхвысокого разрешения спектроскопии, Raman, флуоресценции и лазерных исследований в УФ/видимой/NIR/MIR диапазонах, обеспечивающий фокусное расстояние 266 мм, спектральный охват 170–5000 нм с разрешением <0.02 нм (ширина щели 3 мкм) и коэффициентом подавления паразитного света >10^12 благодаря LSI-двойной голографической решётке 2400–6000 линий/мм с режимами сложения (широкополосный) и вычитания (прецизионная полоса). Устройство поддерживает синхронную/асинхронную настройку решёток, автоматическую смену щелей/фильтров (0.5–5000 мкм), мультипортные входы/выходы (SMA/FC/APC), порты для CCD/SLS/InGaAs-детекторов и интерфейсы TTL/USB/Ethernet для управления в ПО с GLP-функциями, интегрируясь с монохроматорами ML44/MSA-130/M150, спектрометрами Lambda, OSA MS9740B и измерителями SHR. Надёжный LSI-комплект с TEC-термостабилизацией (±0.005°C), виброкорпусом IP65 и опциями SIP (ND-фильтры, поляризатор, аттенюаторы, волоконный спектрометр) идеален для лабораторных задач прецизионной спектроскопии плазмы, полупроводников, газов и биомолекул с минимальными аберрациями и максимальной пиковой интенсивностью сигнала.

ОПИСАНИЕ:

Двойной спектрограф-монохроматор Double M266 помимо функций спектрографа-монохроматора M266 поддерживает режим сложения дисперсий, при котором эффективное фокусное расстояние удваивается, обеспечивает двукратное улучшение спектрального разрешения и существенное снижение уровня рассеянного света. Для эффективного ввода излучения от источника в монохроматор может быть использован широкий набор решений, включая сферическую и тороидальную оптику, а также системы на основе оптических волокон. Опционально, по специальному запросу, прибор может быть оснащен щелями с чернеными лезвиями для дополнительного подавления паразитных засветок.

Для прибора доступны приложения, позволяющие создавать эталоны, проводить высокоточные измерения энергетических и спектральных характеристик источников и приемников оптического излучения различной природы. Также доступны кастомизированные варианты сопряжения источников и монохроматоров.

За счёт удвоения фокуса в режиме сложения дисперсий достигаются вдвое лучшее спектральное разрешение и значительно более низкий уровень рассеянного света. Эффективная передача излучения от источника в монохроматоры может быть реализована за счёт многих вариантов, таких как сферическая и тороидальная оптика, оптические волокна. По Вашему запросу в приборе могут быть установлены щели с чернёными лезвиями.

Приложения:

Высокоточные измерения энергетических и спектральных характеристик источников и приемников оптического излучения различной природы.Возможность создания эталонов. Кастомизированные варианты сопряжения источников и монохроматоров (сферическая и тороидальная оптика, оптические волокна).

Основные метрологические и технические характеристики:

• Спектральный диапазон: Стандартный 190-3600 нм;
• Оптическая схема: Оптимизированная схема Черни-Тернера с одним оптическим входом и двумя выходами;
• Опция двумерной визуализации: на обоих выходных портах;
• Относительное отверстие: 1:3,8;
• Фокусное расстояние: 568 мм;
• Плоское поле 1: 30 x 10 мм;
• Плоское поле 2: 6 x 10 мм;
• Дифракционные решетки: 50x50x10 мм, одна решетка или турель с 4 решетками;
• Регулировка щелей: автоматическая и ручная;
• Ширина щели: 0-2 мм;
• Высота щели: 12 мм;
• Параллельность щелей: ±1 мкм;
• Точность деления микрометра: ±1 мкм;
• Размер шага: 0.5 мкм;
• Погрешность: ±10 мкм;
• Ширина промежуточной щели: 5 мкм;
• Турель фильтров: автоматическое переключение;
• Макс. количество фильтров: 6;
• Стандартное количество фильтров: 5;
• Размер фильтра: 20 мм;
• Световая апертура: 18 мм;
• Шаттер: программно управляемый, для измерения темнового сигнала;
• Интерфейс связи: High-Speed USB;
