Диапазон длин волн: 1500 — 3400 нм. Динамический диапазон 55 дБ. Оптический спектроанализатор AQ6376E Yokogawa предназначен для экологических исследований окружающей среды (обнаружение таких газов, как оксиды углерода (COx), оксиды азота (NOx) и углеводородные газы (CxHy)), а также работы в медицине, биологии и промышленности.
AQ6376E Yokogawa — революционный анализатор оптического спектра, расширяющий диапазон измерений до 3 мкм (1500-3400 нм) для MWIR-приложений в экологии, медицине и промышленности. Эта трехмикронная OSA система с портами газовой продувки, встроенным отсекающим фильтром и разрешением 0,1 нм обеспечивает высокую чувствительность -65 дBm, динамический диапазон 55 дБ и сверхбыстрое сканирование (0,5 с/100 нм) для анализа COx, NOx, углеводородов CxHy и лазерной спектроскопии. С высокоточным оптическим спектроанализатором AQ6376E вы проводите тестирование оптических устройств, газовых сенсоров, биомедицинских источников и промышленных волокон с двойным режимом скорости, свободным оптическим входом и приложениями для DFB-LD, FP-LD, SC-источников. Идеально для экологического мониторинга, R&D оптических систем и производства в диапазоне от телекоммуникаций до 3,4 мкм.
ОПИСАНИЕ:
Анализатор оптического сигнала AQ6376E Yokogawa использует двойной монохроматор для достижения высокого разрешения по длине волны (0,1 нм) и широкого динамического диапазона. Таким образом, сигналы и шумы, расположенные близко друг к другу, могут быть измерены раздельно.
Оптический спектроанализатор Yokogawa AQ6376E обеспечивает гораздо более высокую скорость развертки, чем обычные измерительные системы, в которых используется монохроматор. Максимальное время развертки составляет всего 0,5 секунды для интервала 100 нм.
Особенности OSA анализатора Yokogawa AQ6376E:
Характеристики анализатора оптического спектра AQ6376E Йокогава электрик:
| Измерительные характеристики | ||||
| Модель | Yokogawa AQ6376E-10-L1-F | |||
| Диапазон измерения длин волн | 1500…3400 нм | |||
| Диапазон развертки по длине волны | 0.5…1900 нм (полный диапазон), 0 нм | |||
| Точность измерения длины волны | ± 0.5 нм (весь диапазон) | |||
| Повторяемость длины волны | ± 0,015 нм (1 мин) | |||
| Установка разрешения по длине волны | 0.1, 0.2, 0.5, 1, 2 нм | |||
| Минимальное разрешение выборки | 0.003 нм | |||
| Число точек выборки | 101…200001, AUTO | |||
| Установка уровня чувствительности | NORM_HOLD, NORM_AUTO, NORMAL, MID, HIGH1, HIGH2 и HIGH3 (только высокий динамический режим /CHOP в HIGH1-3) | |||
| Чувствительность по уровню мощности излучения | -65 дБм (1500…2200 нм, чувствительность — HIGH3)
-55 дБм (2200…3200 нм, чувствительность — HIGH3) -50 дБм (3200…3400 нм, чувствительность — HIGH3) |
|||
| Максимальная входная мощность | +13 дБм (на канал, весь диапазон длин волн) | |||
| Максимальная безопасная входная мощность |
+20 дБм (полная входная мощность) | |||
| Погрешность измерения мощности излучения | ± 1.0 дБ (1550 нм, при мощности -20 дБм, чувствительность: МID, HIGH1, HIGH2, HIGH3) |
|||
| Линейность измерения мощности | ± 0.2 дБ (при входной мощности от -30 до 10 дБм, чувствительность: HIGH1, HIGH2, HIGH3) | |||
| Динамический диапазон | 40 дБ (пик±1 нм, при разрешении 0.1 нм, 1523 нм, чувствительность: HIGH1, HIGH2, HIGH3) 55 дБ (пик±2 нм, при разрешении 0.1 нм, 1523 нм, чувствительность: HIGH1, HIGH2, HIGH3) |
|||
| Применяемое волокно | SM (9/125), ММ (GI 50/125, GI 62.5/125, волокна с большим диаметром сердцевины до 400 мкм) | |||
| Оптический разъем | FC (измерительный и калибровочный порты) | |||
| Встроенный калибровочный источник излучения | Источник эталонной длины волны (для регулировки и калибровки по длине волны) | |||
| Время развертки | NORM_AUTO: 0.5 с, NORMAL: 1 с, МID: 2 с, HIGH1: 20 с | |||
| Время прогрева | Минимум 1 час | |||
| Параметр | Описание |
|---|---|

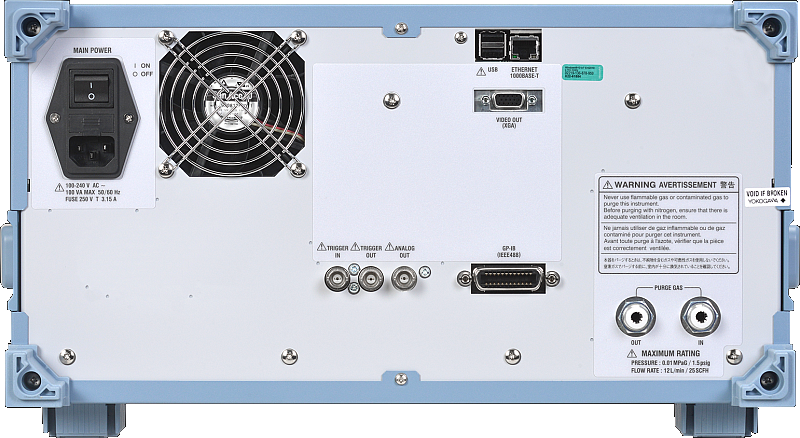

| Интерфейсы | GP-IB; Ethernet; USB; VGA выход; Аналоговый выход; Триггерный вход; Триггерный выход. |
| Удаленное управление |
|
| Вход/выход для продувки газом | Нейлоновая трубка, внешний диаметр 1/4 дюйма. |
| Сохранение результатов |
|
| Дисплей | 10.4 дюйма емкостной сенсорный цветной LCD, разрешение 1024 × 768 точек. |
| Размеры | 426 × 221 × 459 мм |
| Вес | 22 кг |
| Электропитание | 100–240 В, 50/60 Гц |
| Условия эксплуатации и хранения |
|
| Стандарт безопасности | EN61010-1 |
| Стандарт безопасности лазера | EN60825-1:2014+A11:2021, IEC 60825-1:2007, GB 7247.1-2012 Class 1 |
| EMC |
|
| Рекомендованный период калибровки | 1 год |
