Применение GNSS-симуляторов революционизирует тестирование навигационных систем. Решения для тестирования ГНСС, включая GNSS-симуляторы и анализаторы сигналов, моделируют орбиты спутников, многолучевость, помехи и атаки spoofing. Они сокращают время первого фикса (TTFF) до секунд, повышая устойчивость систем в GPS, ГЛОНАСС, Galileo и BeiDou, без риска реальных сбоев.

Применение GNSS-симуляторов в отраслях: от автопилотов до обороны

Глобальные навигационные спутниковые системы (GNSS) стали основой современной инфраструктуры позиционирования и синхронизации. Однако тестирование навигационных приемников и систем в реальных условиях сопряжено с серьезными трудностями: спутниковые сигналы нестабильны, непредсказуемы и недоступны в контролируемых лабораторных условиях. Именно поэтому GNSS-симуляторы — аппаратно-программные комплексы для имитации радиосигналов спутниковых созвездий — стали незаменимым инструментом в десятках отраслей: от разработки автопилотов и беспилотных летательных аппаратов до оборонных систем и точного земледелия.

По данным аналитиков, объём мирового рынка GNSS-симуляторов в 2025 году превысил 210 млн долларов, а к 2035 году прогнозируется рост до 527 млн долларов при среднегодовом темпе около 9,6 %. Главные драйверы — развитие автономного транспорта, увеличение числа IoT-устройств с навигационными модулями и растущая потребность в защите от спуфинга и джамминга.

Что такое GNSS-симулятор и зачем он нужен

GNSS-симулятор (имитатор, эмулятор спутниковых сигналов) — это устройство или программно-аппаратный комплекс, который с высокой точностью воспроизводит радиосигналы навигационных спутниковых систем GPS, ГЛОНАСС, Galileo, BeiDou и других в лабораторных или полевых условиях. Симулятор позволяет задавать координаты, скорость, ускорение, параметры атмосферы, уровень помех и множество других факторов, создавая полностью контролируемую и воспроизводимую тестовую среду.

Основные задачи, которые решают GNSS-симуляторы:

• тестирование точности, чувствительности и устойчивости навигационных приемников к различным условиям;
• моделирование сложных сценариев: движение спутников и приемника, многолучевость, ионосферные и тропосферные задержки, городские каньоны;
• проверка устойчивости к преднамеренным помехам — спуфингу (подмене сигнала) и джаммингу (глушению);
• разработка и оптимизация алгоритмов обработки навигационных сигналов и позиционирования;
• калибровка и поверка навигационного оборудования;
• обучение и подготовка специалистов в области спутниковой навигации.

Виды GNSS-симуляторов

Рынок предлагает широкий спектр симуляторов, различающихся по архитектуре, функциональности, числу каналов и поддерживаемым созвездиям. Классификация GNSS-имитаторов помогает подобрать оптимальное решение под конкретную инженерную задачу.

Одноканальные симуляторы

Одноканальные GNSS-эмуляторы генерируют сигналы одного спутника или одной навигационной системы. Они используются для базовых лабораторных тестов, учебных целей и простых проверок работоспособности приемников. Такие приборы компактны, относительно недороги и просты в эксплуатации.

Многоканальные симуляторы

Многоканальные имитаторы формируют сигналы от нескольких десятков спутников нескольких систем одновременно (GPS, ГЛОНАСС, Galileo, BeiDou, QZSS, IRNSS), создавая реалистичную навигационную обстановку. Они поддерживают различные частотные диапазоны (L1, L2, L5, E1, E5, E6, B1, B2, B3 и другие) и позволяют имитировать мультисистемные и мультичастотные сценарии. Это основной класс приборов для профессионального тестирования и сертификации.

Симуляторы с функцией записи и воспроизведения

Приборы этого типа позволяют записывать реальные спутниковые сигналы «живого неба» и затем воспроизводить их в лабораторных условиях. Благодаря этому инженеры могут многократно повторять один и тот же тестовый сценарий, обеспечивая воспроизводимость результатов. Пример — линейка LabSat от компании Racelogic.

Программно-определяемые платформы со сценариями

Наиболее продвинутая категория — платформы с полной программной настройкой сценариев, включая динамику приемника (траектории наземных, воздушных, морских и космических объектов), модели атмосферы, многолучевости, помех и спуфинга. Такие системы интегрируются с аппаратно-замкнутыми испытательными стендами (HIL — Hardware-in-the-Loop), обеспечивая тестирование в реальном времени. К этому классу относятся Spirent GSS9000, Safran Skydel GSG-8, Keysight R4453A Constellator и другие.

Портативные полевые симуляторы

Портативные имитаторы предназначены для тестирования и диагностики навигационных приемников вне лаборатории — в полевых, производственных и эксплуатационных условиях. Они весят до 5 кг, работают автономно от аккумулятора и поддерживают основные режимы имитации. Пример — ATGE-8000 от компании AkmeTech.

Применение в автомобильной промышленности

Автомобильная отрасль — один из крупнейших потребителей GNSS-симуляторов. Разработка и верификация систем автономного вождения, усовершенствованных систем помощи водителю (ADAS), модулей eCall (экстренного вызова) и навигационных блоков требуют масштабного тестирования навигационной подсистемы в самых разных условиях.

GNSS-симуляторы позволяют автопроизводителям и разработчикам ADAS:

• моделировать движение автомобиля по заданным маршрутам с точной привязкой к координатам, скорости и динамике;
• имитировать сценарии городских каньонов, туннелей, многоэтажных парковок и других условий ослабления или потери сигнала;
• проводить тестирование взаимодействия нескольких транспортных средств с различными траекториями, включая сценарии предотвращения столкновений;
• интегрировать GNSS-симуляцию с эмуляцией данных инерциальных датчиков, колесных энкодеров, CAN-шины и LiDAR для комплексной валидации навигационной системы;
• проверять соответствие навигационных приемников стандартам и регламентам, включая требования системы ЭРА-ГЛОНАСС (ГОСТ 33470).

Многоантенная GNSS-симуляция позволяет тестировать системы с несколькими приемными антеннами, что критично для определения ориентации (heading) автономного транспорта. Современные платформы, такие как Safran Skydel GSG-8, поддерживают до четырех одновременных экземпляров симуляции с разными траекториями от одного устройства.

Применение в аэрокосмической отрасли

Авиационная и космическая промышленность предъявляет наиболее жесткие требования к точности и надежности навигации. GNSS-симуляторы здесь используются на всех этапах — от НИОКР до сертификации и регламентного обслуживания.

Основные задачи в авиации и космосе:

• тестирование навигационных систем самолетов, вертолетов и беспилотных летательных аппаратов (БПЛА) при высокой динамике полета (скорости свыше 15 000 м/с, ускорения более 1 000 м/с²);
• верификация работы бортового оборудования в условиях ионосферных аномалий, многолучевости и помех;
• моделирование орбитальных траекторий (GEO, MEO, HEO, LEO) для тестирования навигационных приемников космических аппаратов и спутников;
• сертификационные испытания авионики на соответствие стандартам ICAO, RTCA DO-229 и другим;
• отработка сценариев с использованием систем функционального дополнения — WAAS, EGNOS, SBAS.

БПЛА — отдельный быстрорастущий сегмент. Симуляторы применяются как для настройки автопилотов квадрокоптеров и конвертопланов, так и для проверки их устойчивости к GNSS-спуфингу — одной из главных угроз для дронов в зонах конфликтов и вблизи критической инфраструктуры.

Применение в оборонной промышленности

Военная и оборонная сфера — исторически один из ключевых заказчиков GNSS-симуляторов. В условиях современных конфликтов навигационные системы подвергаются целенаправленным атакам средствами радиоэлектронной борьбы (РЭБ), что делает тестирование устойчивости к помехам критически важным.

Тестирование устойчивости к джаммингу и спуфингу

Джамминг (глушение) — подавление навигационного сигнала мощным шумовым или узкополосным излучением. Спуфинг (подмена) — генерация ложных навигационных сигналов, заставляющих приемник определять неверные координаты или время. Оба вида атак представляют серьезную угрозу для военной техники, систем наведения, беспилотников и управляемых боеприпасов.

GNSS-симуляторы позволяют воспроизводить в лаборатории различные сценарии радиоэлектронного противодействия:

• имитация шумовых, импульсных и узкополосных помех с регулировкой мощности, частоты и положения источника;
• генерация ложных навигационных сигналов (спуфинг-атака) с постепенным уводом координат и времени;
• комбинированные атаки джамминг + спуфинг;
• тестирование приемников с защищенными сигналами — GPS M-Code, Galileo PRS, зашифрованные коды ГЛОНАСС.

Современные оборонные симуляторы поддерживают сверхвысокую динамику (моделирование гиперзвуковых объектов), интеграцию с инерциальными навигационными системами (INS), протоколы MIL-STD, ARINC и работу в анехоических камерах.

Навигационная война (NavWar)

Концепция навигационной войны подразумевает целенаправленное воздействие на навигационные системы противника при одновременной защите собственных. GNSS-симуляторы обеспечивают моделирование таких сценариев для разработки и валидации алгоритмов устойчивости, антиспуфинговых фильтров, многоэлементных антенных решеток (CRPA) и гибридных навигационных комплексов.

Применение в геодезии и картографии

Геодезическое оборудование — высокоточные GNSS-приемники, RTK-станции, тахеометры с навигационными модулями — требует тщательной калибровки и поверки. GNSS-симуляторы применяются:

• для проверки точности позиционирования приемников в статическом и кинематическом режимах;
• калибровки RTK-систем и дифференциальных поправок;
• тестирования работы оборудования в условиях ограниченной видимости спутников (лес, горная местность, городская застройка);
• метрологической поверки навигационных приемников и модулей.

Эмуляторы с функцией записи и воспроизведения позволяют геодезистам многократно воспроизводить условия реального рабочего участка для сравнительного анализа различных приемников.

Применение в точном земледелии

Сельское хозяйство — один из наиболее быстрорастущих рынков для GNSS-технологий. Системы параллельного вождения, автопилоты для сельскохозяйственной техники, системы дифференцированного внесения удобрений и СЗР — всё это работает на основе спутникового позиционирования с точностью до 2–3 см (в режиме RTK).

GNSS-симуляторы применяются в агросекторе для:

• тестирования и калибровки GNSS-приемников и RTK-станций перед установкой на технику;
• проверки работы автопилотов тракторов и комбайнов на различных скоростях, рельефах и маршрутах;
• обучения операторов работе с системами параллельного вождения и точного позиционирования;
• валидации навигационного оборудования перед полевым сезоном без необходимости выезда в поле.

Использование GNSS-симуляторов позволяет сократить расход топлива, семян и удобрений на 10–15 % и повысить урожайность пропашных культур на 5–20 % за счет точного позиционирования техники.

Применение в телекоммуникациях и IoT

Навигационные модули встроены в миллиарды мобильных устройств, носимых гаджетов, IoT-датчиков и трекеров. Для производителей бытовой электроники и IoT-устройств GNSS-симуляторы решают задачи:

• массового тестирования GNSS-модулей на производственных линиях;
• оценки чувствительности приемников и времени первого позиционирования (TTFF) в различных условиях;
• верификации работы A-GNSS (Assisted GNSS) и облачных сервисов позиционирования;
• проверки корректности синхронизации времени для базовых станций сотовых сетей, серверов точного времени и телекоммуникационной инфраструктуры.

Синхронизация времени по GNSS критически важна для работы сетей 4G/5G, финансовых систем и энергосетей. Любое нарушение временной привязки может вызвать каскадные сбои в инфраструктуре.

Применение в морской навигации

В морской отрасли GNSS обеспечивает позиционирование судов, работу систем автоматической идентификации (AIS), прокладку курса и управление автономными судами. GNSS-симуляторы используются для:

• тестирования судовых навигационных приемников и интегрированных мостиковых систем;
• моделирования условий открытого моря, прибрежных зон, портовых акваторий;
• проверки устойчивости навигации к помехам — известны случаи масштабного спуфинга судов в Черном море;
• валидации работы резервных систем навигации, таких как eLoran.

Применение в научных исследованиях и образовании

Университеты, НИИ и исследовательские центры используют GNSS-симуляторы для:

• разработки и тестирования новых алгоритмов позиционирования, обработки сигналов и фильтрации помех;
• экспериментальной отработки гибридных навигационных систем (GNSS + INS + LiDAR + одометры);
• исследования распространения радиоволн и влияния атмосферы на навигационные сигналы;
• проведения лабораторных работ и практических занятий со студентами.

Программно-определяемые симуляторы с открытыми API идеально подходят для академической среды, позволяя интегрироваться с MATLAB, LabVIEW и другими средами моделирования.

Применение в метрологии и сертификации

Метрологические центры и органы сертификации используют GNSS-симуляторы как эталонное оборудование для:

• поверки и калибровки навигационных приемников в соответствии с национальными и международными стандартами;
• разработки методик испытаний навигационного оборудования;
• обеспечения прослеживаемости измерений частоты, времени и координат;
• проведения сертификационных испытаний на электромагнитную совместимость и помехоустойчивость.

Для этих задач применяются прецизионные эталонные симуляторы с высокостабильными опорными генераторами (OCXO, рубидиевые и цезиевые стандарты частоты) и сверхнизкими уровнями фазового шума.

Основные игроки рынка GNSS-симуляторов

На рынке представлены как зарубежные, так и российские производители, предлагающие решения различного класса:

Производитель	Страна	Ключевые модели	Особенности
Spirent	Великобритания	GSS7000, GSS9000	До 256 каналов, SimSAFE (спуфинг), Sim3D (3D-модели), HIL-интеграция
Safran (Skydel)	Франция/Канада	GSG-7, GSG-8 Gen2	Программно-определяемый, до 2000 каналов, спуфинг/джамминг, LEO-созвездия
Keysight	США	R4453A Constellator, N7609C	До 1200 каналов, SDR, CRPA, до 20 источников спуфинга
Racelogic	Великобритания	LabSat 3, LabSat 4	Запись/воспроизведение, SatGen ПО, компактность, CAN-интеграция
Rohde & Schwarz	Германия	SMBV100B + WinIQSIM2	Гибкая генерация на базе векторных генераторов сигналов

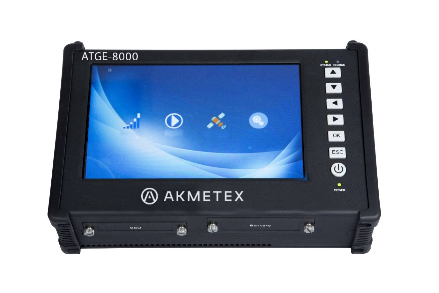

AkmeTech	Россия	ATGE-9400, ATGE-8000	До 32 каналов, полевые и лабораторные модели, высокая динамика
Unitess	Россия	1030D, 1030M	GPS/ГЛОНАСС, спуфинг, ЭРА-ГЛОНАСС (ГОСТ 33470), портативный IP67
Информтест	Россия	ПКР201 AXIe-1	Модульный, AXIe-платформа, спуфинг-генератор

Ключевые тенденции и перспективы

Рынок GNSS-симуляторов продолжает расти, формируясь под влиянием нескольких ключевых трендов:

• Мультисозвездная и мультичастотная симуляция. Переход от однодиапазонных GPS-симуляторов к платформам, поддерживающим все современные и перспективные созвездия (включая региональные системы и LEO-навигацию), повышает реалистичность тестирования.
• Интеграция с датчиками. Всё большее число симуляторов поддерживает совместную эмуляцию GNSS, INS, LiDAR, радаров и камер через HIL-стенды, что критично для тестирования автопилотов и комплексных навигационных систем.
• Программно-определяемая архитектура (SDR). Переход от жесткой аппаратной реализации к программным платформам на базе GPU и FPGA снижает стоимость, повышает гибкость и масштабируемость.
• Облачные и виртуализированные платформы. Появляются решения для удалённого тестирования и симуляции в облаке, сокращающие потребность в физическом оборудовании.
• Моделирование киберугроз. Растущее число инцидентов с джаммингом и спуфингом стимулирует спрос на симуляторы с расширенными возможностями моделирования угроз, включая комбинированные атаки на несколько частотных диапазонов.
• IoT и носимые устройства. Расширение базы GNSS-устройств в потребительском сегменте создает потребность в компактных и доступных решениях для массового тестирования на производстве.

GNSS-симуляторы остаются фундаментальным инструментом для всех отраслей, где точность позиционирования и устойчивость навигации определяют безопасность, эффективность и надежность систем. По мере усложнения навигационных задач и роста угроз роль симуляторов будет только возрастать.
